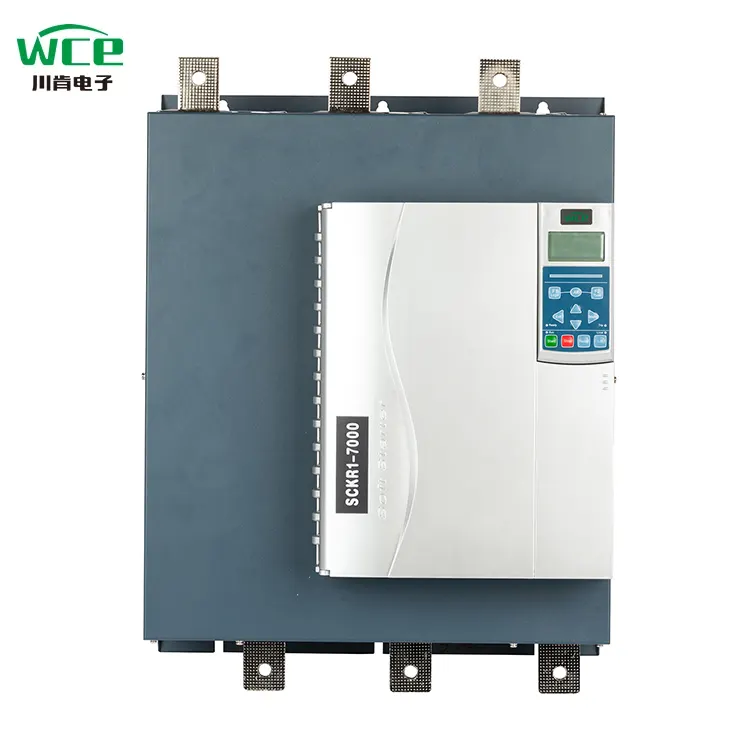

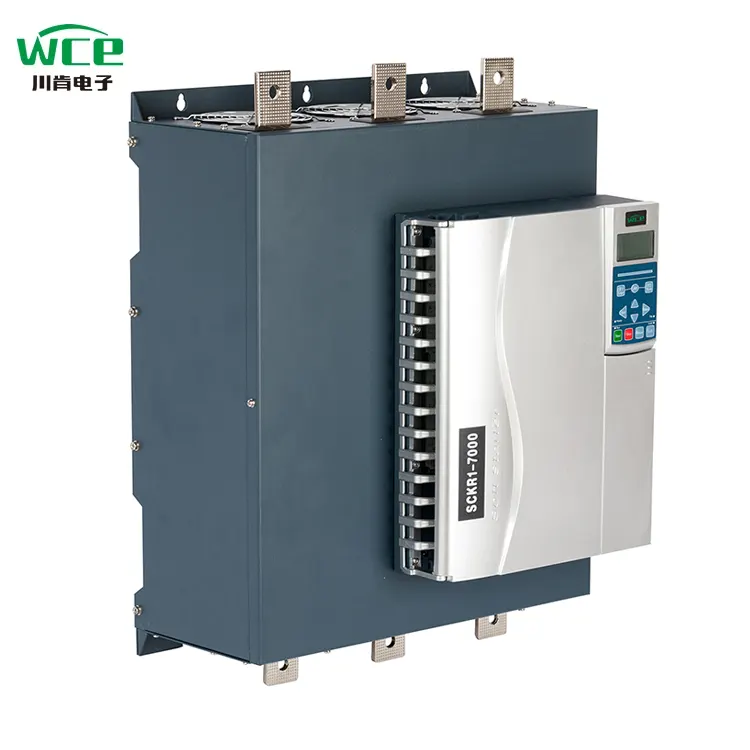

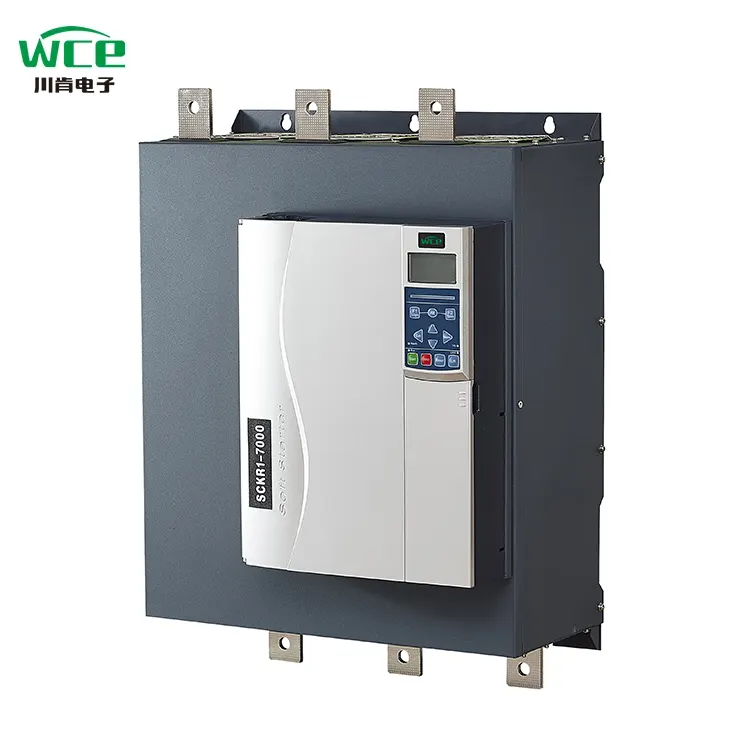

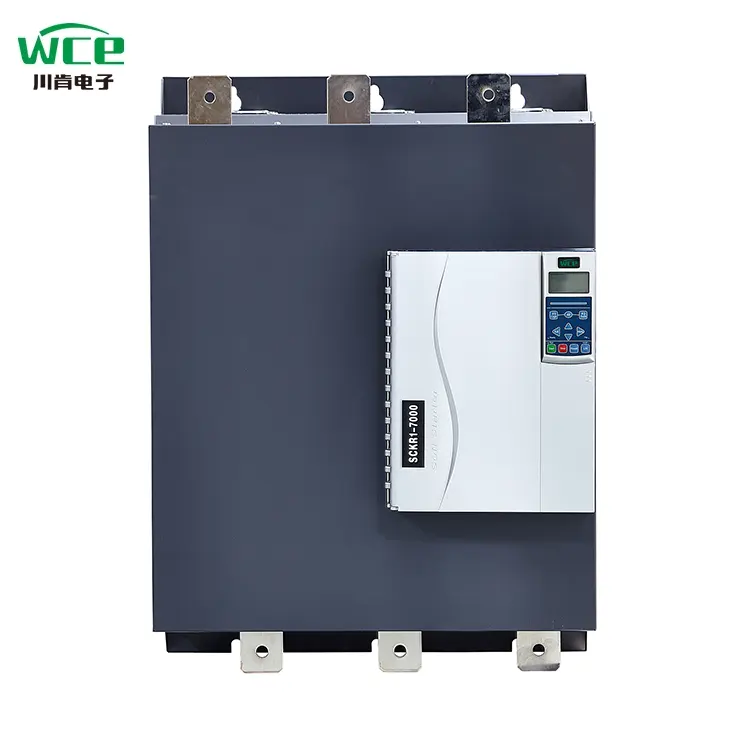

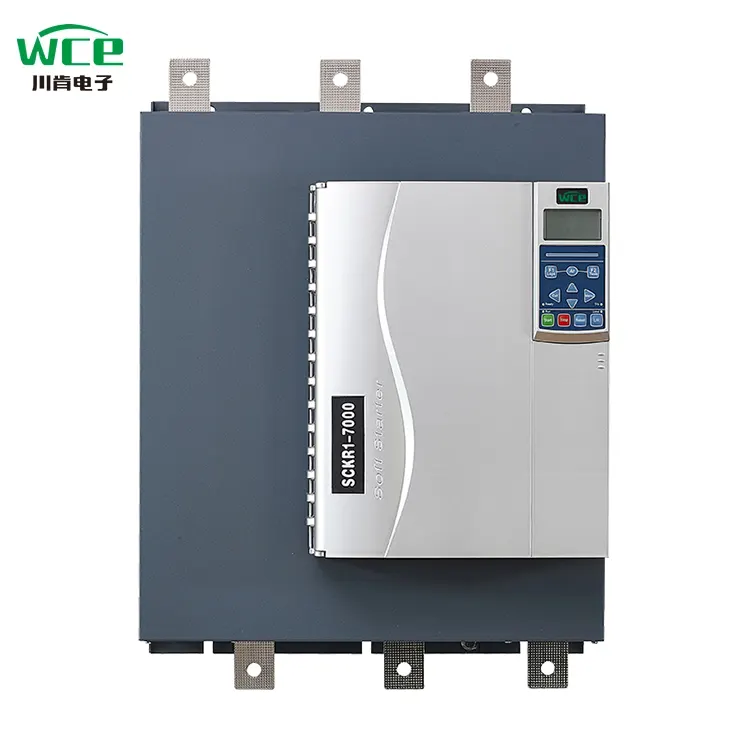

5,5 kW-800KW Starter doux de dérivation intégré Remplacer EMX3

Interaction intelligente et fonctionnement pratique: Les démarreurs doux de la série 7000 sont équipés d'écrans de cristal liquide LCD, avec une conception d'interface simple et intuitive et une expérience de fonctionnement lisse et pratique. Le système est équipé d'une fonction d'affichage en 8 langue et prend en charge la personnalisation des langues nationales spécifiques, répondant pleinement aux besoins des utilisateurs dans différentes régions.

Multi-communication et Contrôle intelligent distant:Il est équipé de la fonction de communication standard de MODBUS 485, et prend également en charge les méthodes de communication personnalisées telles que le protocole Siemens Profibus et l'application de téléphone mobile, aidant les utilisateurs à atteindre un débogage à distance et un contrôle précis et un contrôle précis et à la rupture des limitations spatiales.

Performances exceptionnelles et durabilité durable: Equipped with a brand-new custom DC contactor, compared with ordinary AC contactors, its performance is improved by 3 times, heat is reduced by 2.6 times, safety is enhanced by 25%, energy-saving efficiency reaches 20%, and the service life exceeds 100,000 times, providing reliable guarantee for the stable operation of the equipment.

Dissipation de chaleur efficace et opération stable:Équipé d'un ventilateur CC à grande vitesse 24 V et d'une conception innovante de dissipation de chaleur à 360 °, il offre une forte force de vent, garantissant que l'équipement maintient un bon état de dissipation de chaleur et des performances stables tout au long de l'opération.

Coopération profonde et mise à niveau de la qualité: Nous avons atteint une profonde coopération avec Hubei Taiji, une entreprise répertoriée nationale, et adopté des modules et des thyristors personnalisés, qui sont différents des modules communs du marché. Cela améliore considérablement la capacité de charge et jette une base solide pour le fonctionnement efficace de l'équipement.

Conception rationalisée, économies de coûts:Pas besoin d'installer des contacteurs de pontage externes, d'économiser efficacement l'espace d'installation, de réduire les coûts de câbles, de simplifier le processus d'installation et de rendre l'installation plus pratique et plus rapide.

Contrôle innovant, démarrage facile: Par rapport aux démarreurs doux conventionnels, une nouvelle méthode de contrôle de démarrage carré de couple a été ajoutée, offrant un couple de départ plus élevé, atteignant un démarrage facile et lisse et s'adaptant à des conditions de travail plus complexes.

Surveillance en temps réel, assurance de sécurité:Équipé d'une borne d'entrée PT100, il peut surveiller la température du moteur en temps réel, saisir rapidement l'état de fonctionnement du moteur, empêcher efficacement les défauts causés par une température anormale et assurer le fonctionnement sûr du moteur.

Conception humanisée, installation sans souci: Il adopte les bornes de contrôle des plug-and-pull, rendant l'installation et le fonctionnement simples et pratiques. Débranchez simplement les bornes pour compléter le câblage, puis réinjectez-les, ce qui améliore considérablement l'efficacité d'installation.

Test de simulation, vérification fiable: Il est équipé d'une fonction de simulation d'opération. Même lorsque le circuit principal du démarreur doux n'est pas connecté à la tension d'alimentation, il peut simuler le processus de démarrage, d'exécution et d'arrêt du moteur, confirmant rapidement si l'état de travail des propres composants du starter doux est normal.

Soutien d'urgence et fonctionnement continu: Une fonction de démarrage d'urgence a été ajoutée. Même en cas de panne soudaine d'une phase du thyristor, le démarreur doux peut toujours maintenir un fonctionnement normal, assurant le fonctionnement continu de l'équipement clé et réduisant le risque d'arrêt.

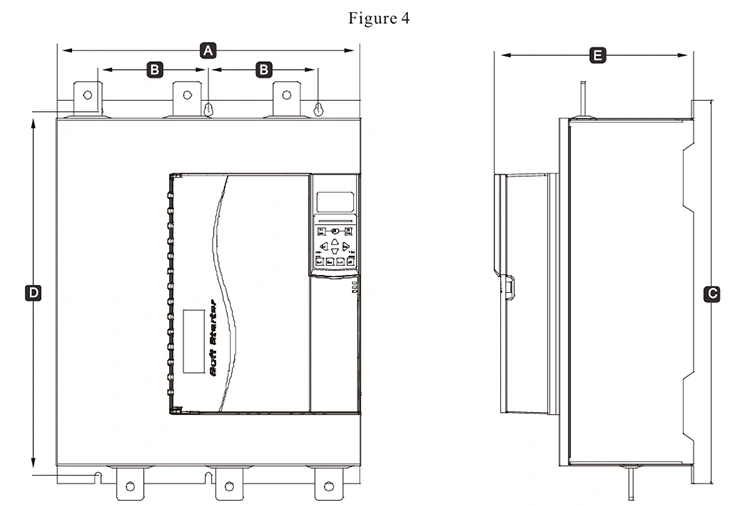

Paramètre du produit (spécification)

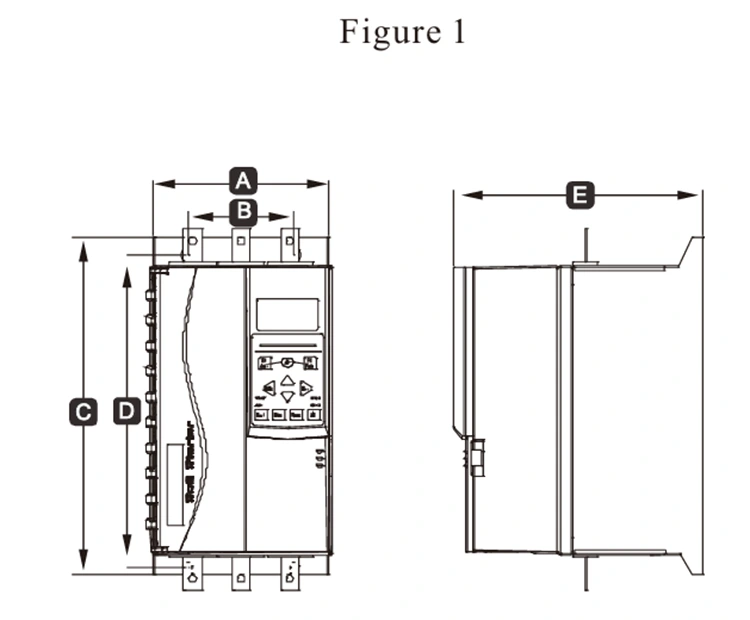

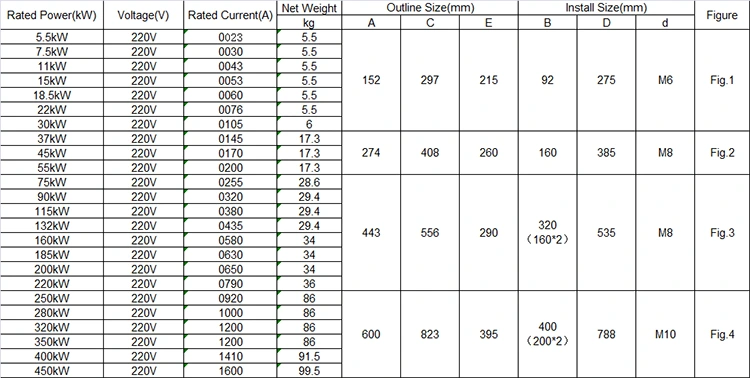

Taille, poids et courant de 220 V

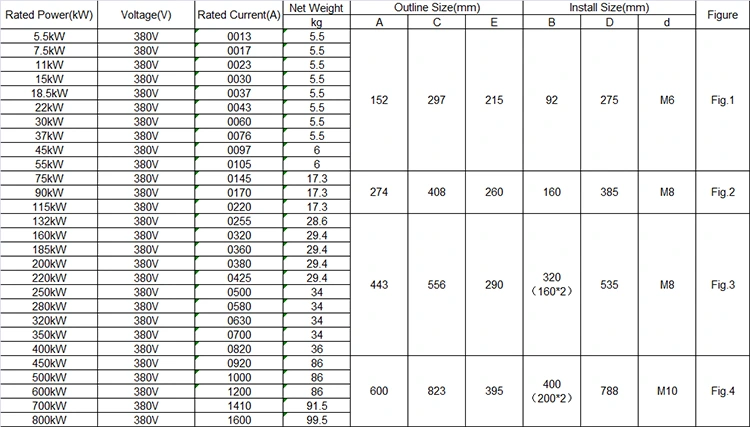

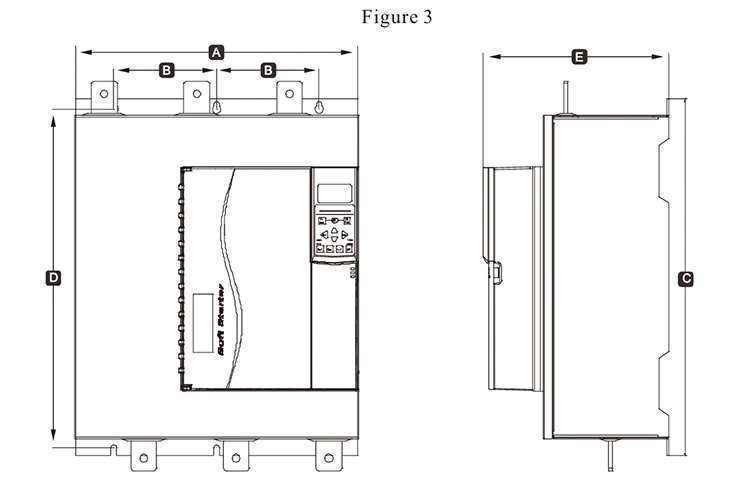

Taille, poids et courant de 380 V

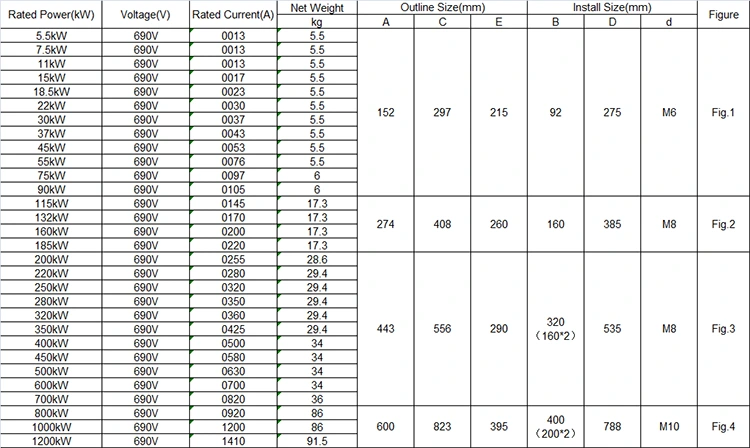

Taille, poids et courant de 690 V

Caractéristique du produit

1. Fonction de communication

Livré avec la communication Modbus RTU, la communication Profibus et Profit peut être ajoutée en ajoutant des cartes d'extension.

2, peut être un clavier externe +4 lignes écran LCD

Le clavier peut être rapidement inséré et retiré pour répondre aux besoins de l'opération à distance.

3, fonction de protection moteur plus complète

Protection de surtension, protection contre la sous-tension, protection contre les surchargement, protection contre les surcharges, protection contre les sous-charges, protection contre la perte de phases, défaut de contournement, défaut de thyristor, déséquilibre de courant triphasé, protection de surchauffe, etc.

4, large plage de tension d'alimentation

Répondez à la tension d'entrée d'alimentation principale de 220-690v à usage général.

5. Terminaux enfichables

Un ensemble de bornes de communication, cinq groupes de bornes d'entrée numériques, un ensemble de sortie analogique, trois ensembles de relais programmables ， les bornes de thermistance moteur et les bornes de température PT100.

◆ Alimentation en trois phases: AC220V, AC380V, AC690V ± 10%

◆ Courant nominal: 13A-1600A,

◆ Moteur applicable: Type de cage d'écureuil général AC Motor asynchrone

◆ Mode de départ: rampe de tension, rampe de courant, couple

◆ Mode de stationnement: arrêt doux, arrêt gratuit ， arrêt de frein, arrêt adaptatif.

◆ Entrée logique: impédance 1,8kΩ, puissance + 24V

◆ Fréquence de démarrage: il est recommandé de démarrer plus de 10 fois par heure

◆ Niveau de protection: IP20

◆ Mode de refroidissement: refroidissement de l'air

◆ Mode d'installation: pendaison murale

◆ Conditions environnementales: l'altitude dépasse 2000 mètres, la capacité doit être réduite en conséquence et la température ambiante se situe entre -10 et + 40 ° C

L'humidité correspondante ne dépasse pas 95% (20 ℃ ± 5 ℃), pas inflammable, explosif, gaz corrosif, pas de poussière conductrice, installation intérieure, bonne ventilation, vibration inférieure à 0,5 g

Application de produit

Les produits peuvent être utilisés dans la métallurgie et l'industrie chimique, les compresseurs, les grues, les occasions d'ingénierie municipale.

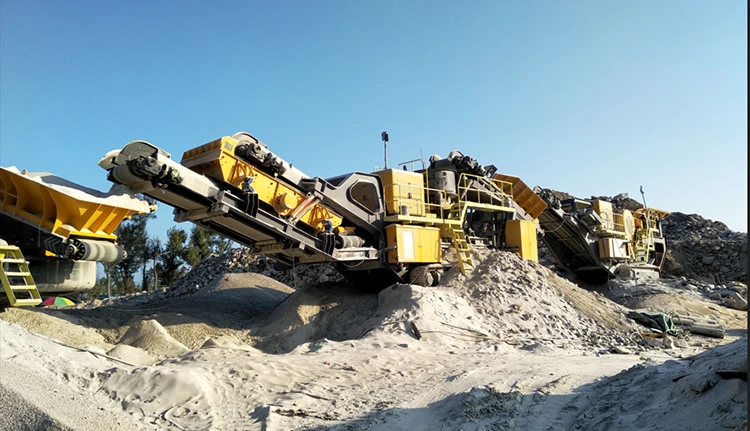

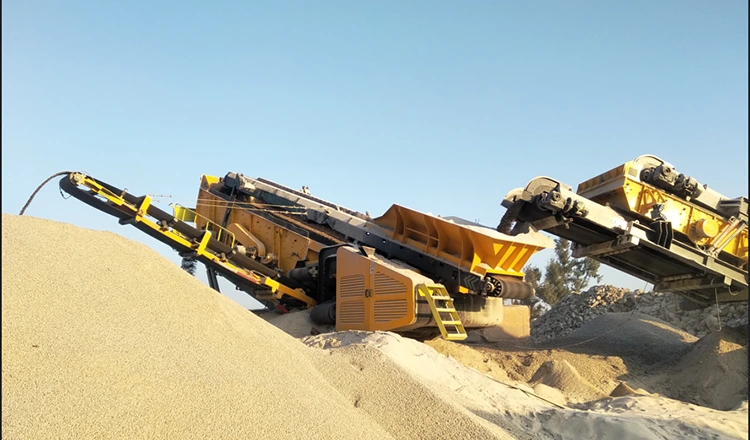

Broyeur, trier les pierres de différentes tailles.

Le démarreur doux en ligne est largement utilisé dans l'industrie du concasseur, il peut être utilisé dans le broyeur d'impact, le concasseur à la mâchoire, le concasseur à cône, le broyeur de marteau, etc. Peut être utilisé sur l'hôte haute puissance, réduire le courant de départ, réduire l'impact mécanique. Le démarreur doux peut ajuster automatiquement la puissance de sortie du moteur en fonction de la charge réelle du concasseur. Lorsque le concasseur est en fonction de chargement ou de charge de lumière, le démarreur doux réduit la tension et le courant du moteur, de sorte que le moteur fonctionne à une puissance inférieure, afin d'atteindre le but de l'économie d'énergie. Selon les statistiques, après avoir utilisé le démarreur doux, la consommation d'énergie du concasseur peut être réduite d'environ 10% à 30%.

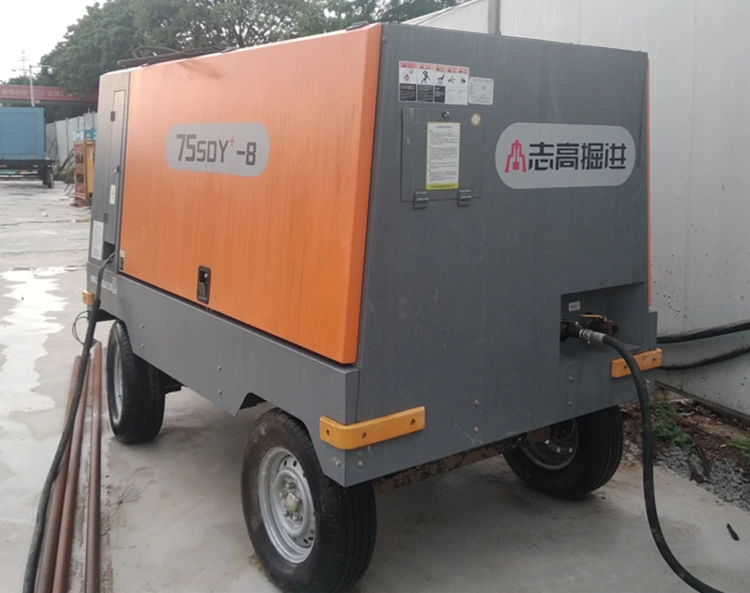

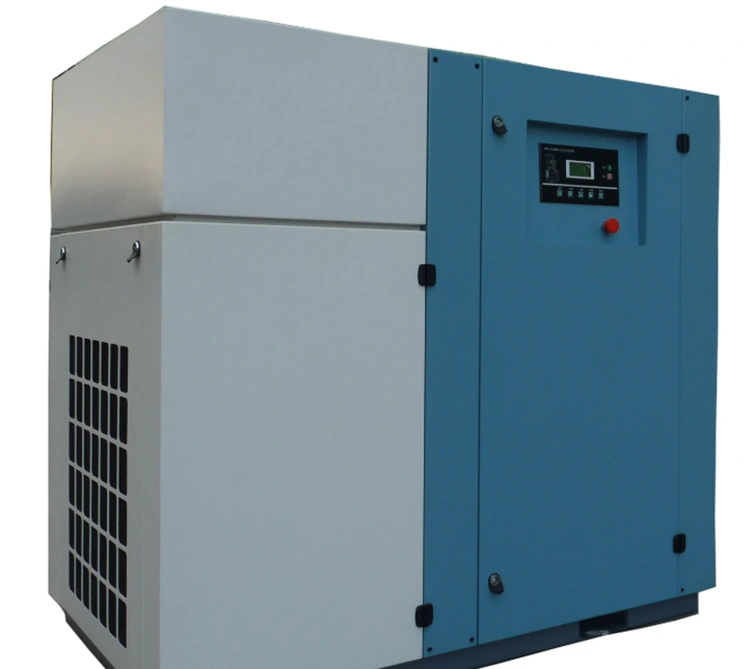

Compresseur d'air

Compresseur d'air Soft Starter est un démarreur doux spécial sur mesure pour divers compresseurs d'air. L'installation d'un démarreur doux sur le compresseur d'air peut rendre la pression d'alimentation de l'air stable, et grâce au régulateur de pression, le compresseur d'air peut continuer à travailler sous la valeur de pression réglée, la pression est stable et fiable, et la pression peut être sans étape et réglable à tout moment. Le moteur pour obtenir le démarrage sans débordement, la durée de vie du compresseur et le cycle de maintenance seront considérablement prolongés. Le volume d'échappement du compresseur d'air est contrôlé par la vitesse du compresseur d'air, la plaque de soupape d'air dans le cylindre n'est plus ouverte et fermée à plusieurs reprises, et les conditions de travail telles que le siège de soupape et le ressort sont considérablement améliorées, ce qui évite l'écoulement net et l'impact de la température élevée et du gaz à haute pression, et réduit la charge de travail de maintenance.

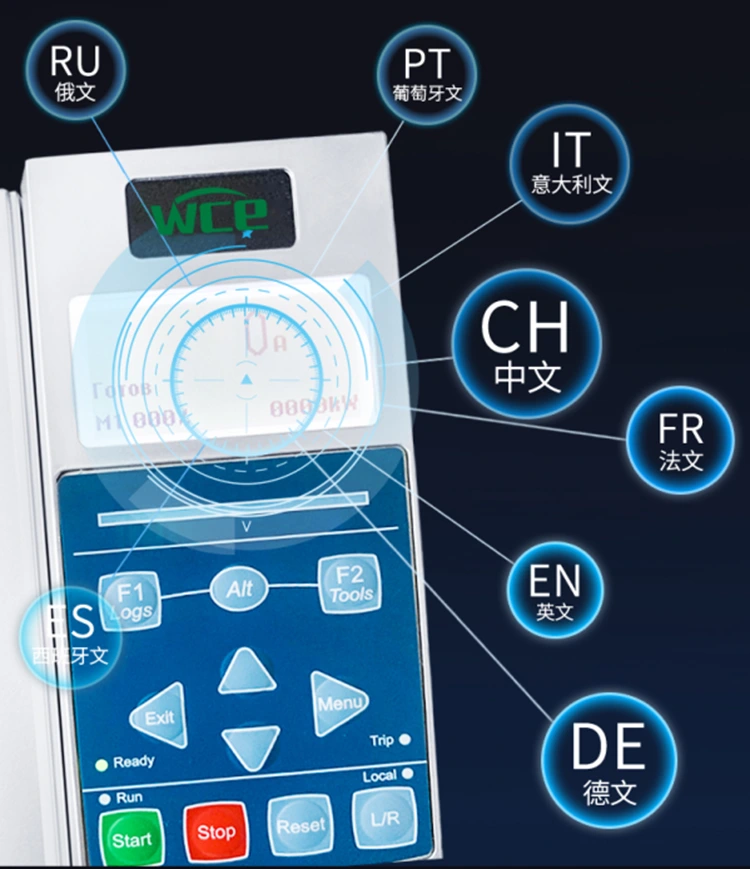

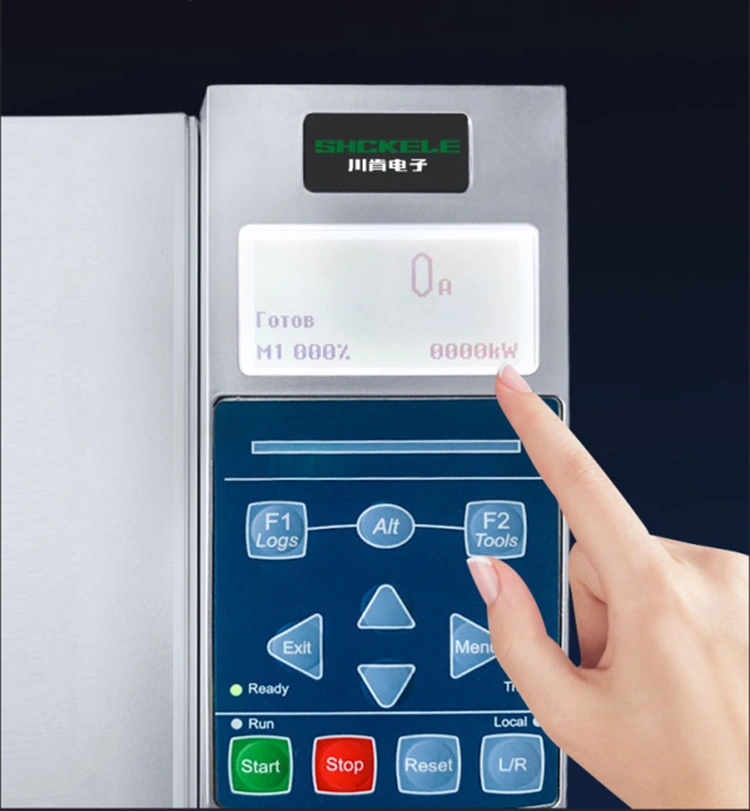

Écran LCD à haute définition à haute définition, facile à utiliser. Il est livré avec plusieurs écrans de langue nationale et peut être personnalisé si nécessaire. Le clavier est enfichable et facile à déplacer.

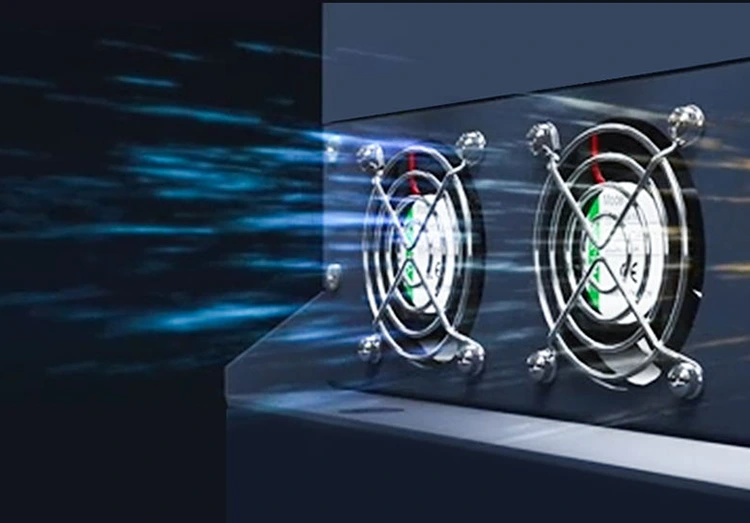

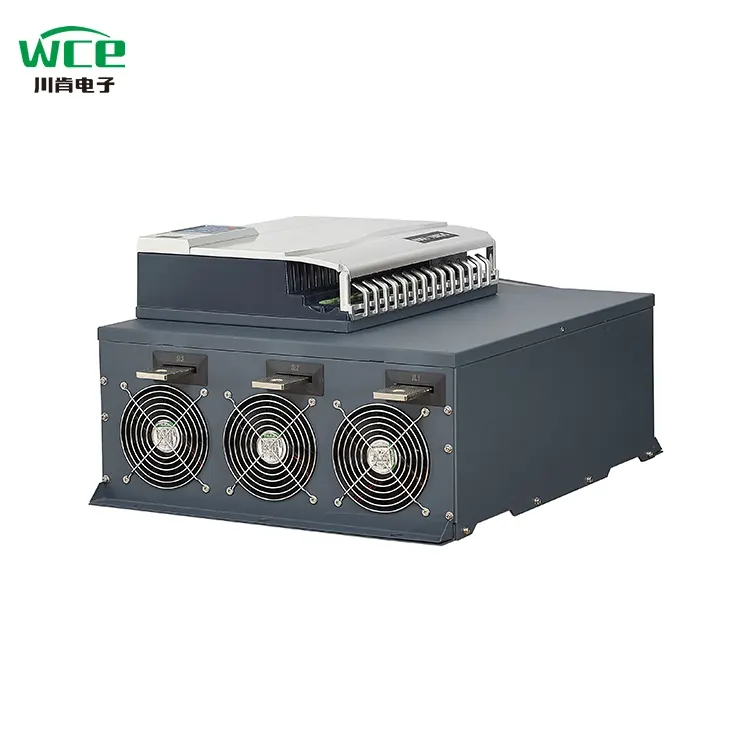

Le thyristor avec un démarreur doux de pontage interne ne fonctionne que pendant le démarrage et passe au contacteur pendant le fonctionnement, donc il génère moins de chaleur. Cependant, nous avons toujours installé un ventilateur pour refroidir le contacteur. Installez un ventilateur pour le refroidir. Tous les débutants doux de 75 kW et supérieurs à 7000 séries sont équipés de ventilateurs DC à haute vitesse 24 V, offrant une dissipation de chaleur globale à 360 ° et une force de vent plus forte. Il réduit non seulement les arrêts inattendus causés par la surchauffe, mais étend également considérablement la durée de vie du démarreur doux.

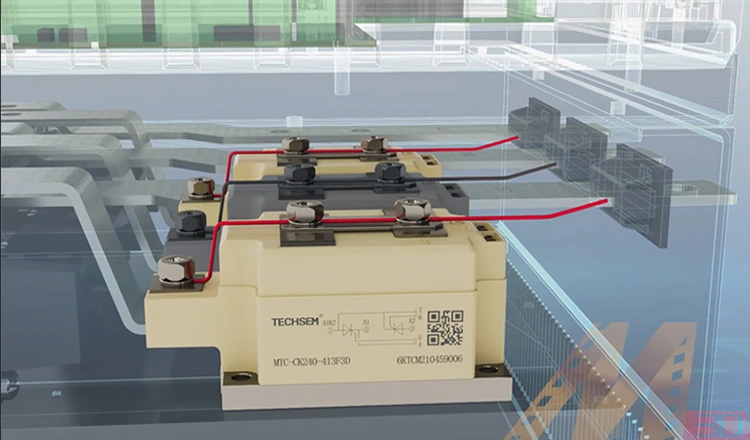

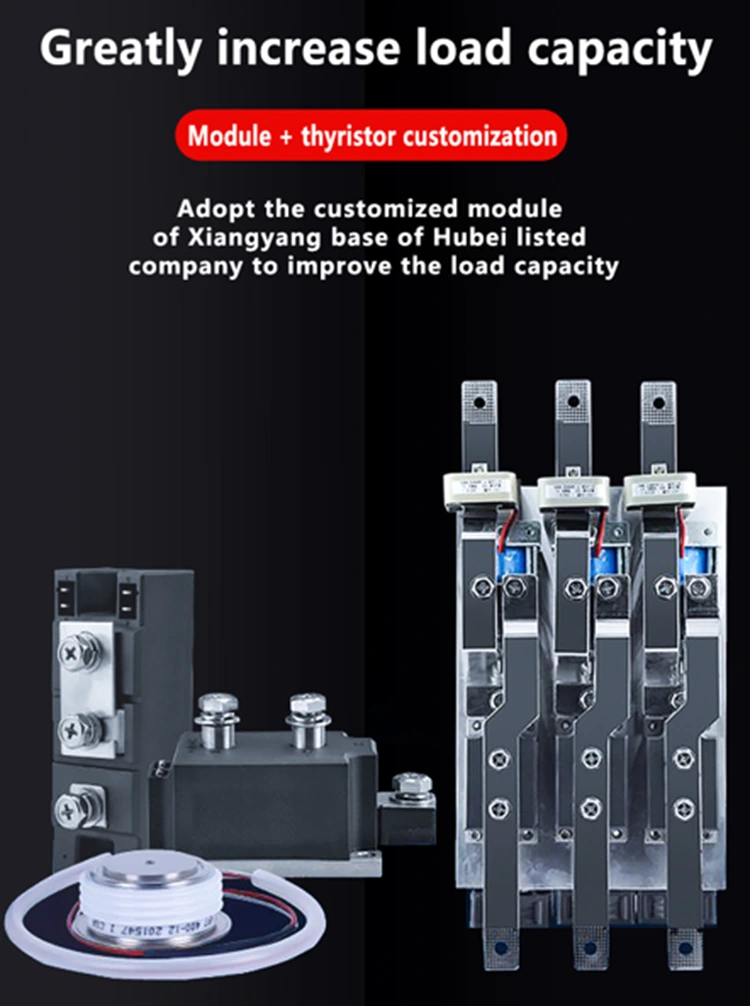

Nous avons une coopération approfondie avec Hubei Taiji, une entreprise répertoriée nationale, et utilisons des modules et des thyristors personnalisés, différents des modules génériques fournis sur le marché, pour améliorer la capacité de charge. Nos contacteurs DC sont également spécialement personnalisés, tous avec des contacts en argent. La surface de contact des contacts est plus grande et peut atteindre près de 100 000 temps d'engagement, augmentant considérablement la durée de vie.

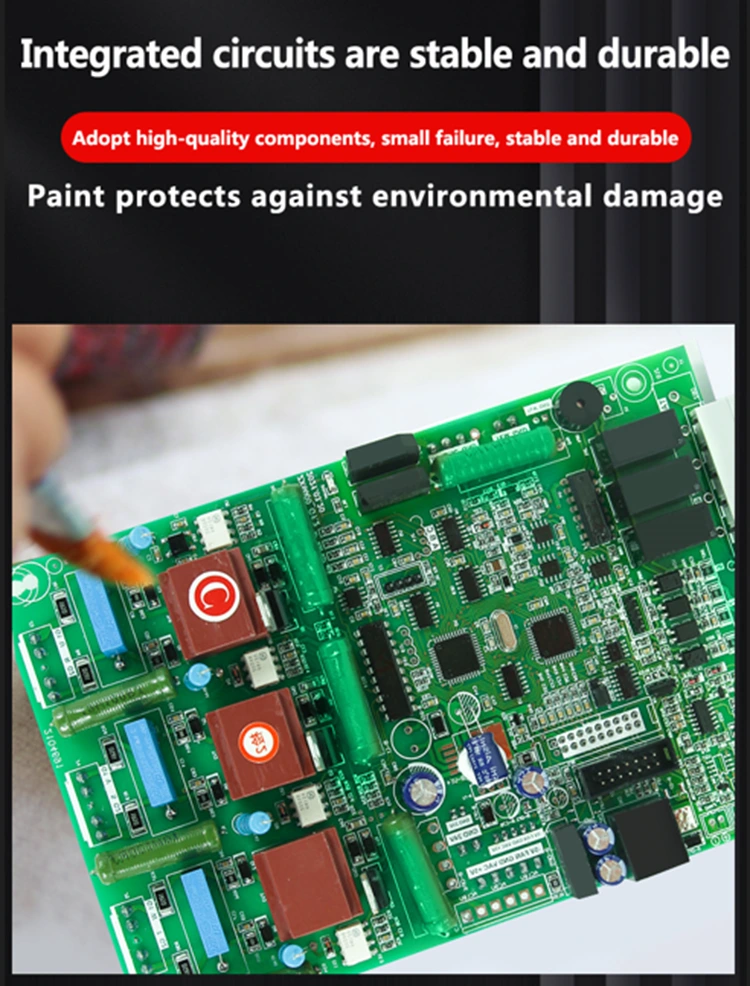

L'objectif principal de la peinture de pinceau de circuit imprimé à démarreur doux (généralement trois peinture anti-peinture, isolant ou le revêtement anti-humidité) est de protéger la stabilité et la durée de vie de la carte de circuit imprimé dans un environnement de travail complexe, afin de garantir que la durée de vie de la carte de circulation est plus longue, nous utilisons tous des patchs de haute qualité et des plug-ins, la probabilité de défaillance est très faible, et toutes les machines ont pulvérisé trois pains, la painte à pain, la piste d'humeur, la contrefarisée, la lutte contre la machine. Augmentation de la durabilité et de la sécurité.

La fonction de fonctionnement d'urgence unique. Les démarreurs mous conventionnels ne peuvent pas fonctionner lorsqu'une phase du thyristor est endommagée. La fonction de fonctionnement d'urgence de la série 7000 permet au démarreur doux de fonctionner toujours en cas d'urgence lorsqu'une phase du thyristor est décomposée, réduisant les pertes économiques causées par les dommages et l'arrêt des machines pour les utilisateurs.

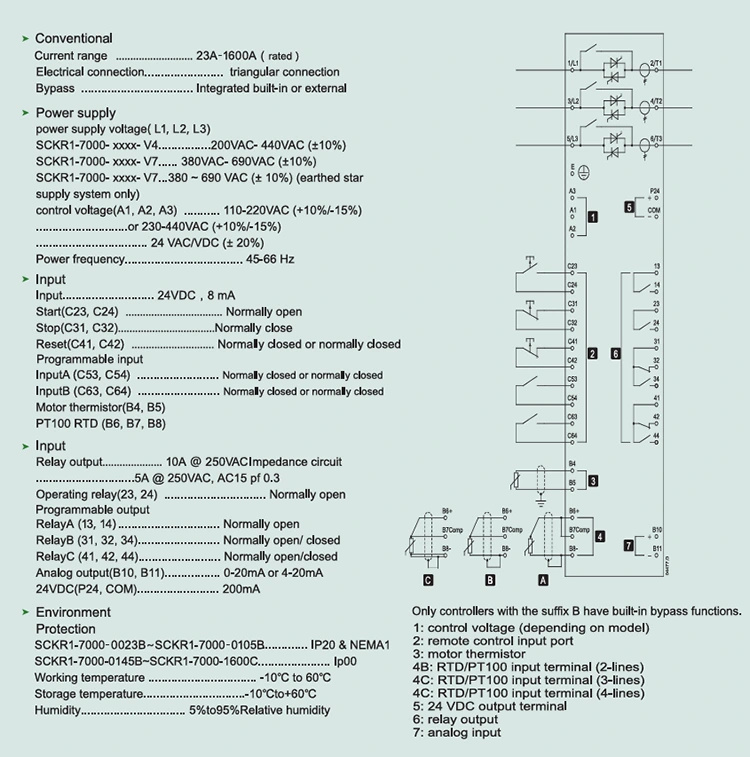

Schéma de câblage de démarrage doux.
