3 phase 220V AC Drive VFD

La série SCK300 est un onduleur de haute performance conçu pour l'automatisation industrielle, qui intègre la multifonction et la réduction de l'économie d'efficacité et d'énergie, et convient au contrôle d'entraînement d'une variété d'équipements industriels.

Fonctions et avantages de base

Technologie avancée de contrôle des vecteurs: régulation de vitesse de haute précision et fonctionnement stable, excellente réponse dynamique.

Haute efficacité et économie d'énergie: optimiser l'efficacité du fonctionnement du moteur et réduire considérablement la consommation d'énergie.

Large compatibilité: Soutenez les conditions de travail complexes des ventilateurs, des pompes, des transporteurs, des concasseurs et d'autres équipements.

Scénario d'application

Application flexible dans les domaines suivants:

Contrôle du fluide (ventilateur, charge de pompe)

Transfert de matériau (tapis roulant, ascenseur)

Machinerie lourde (concasseur, mélangeur)

Extension et mise à niveau

Mise à niveau transparent vers le SCK350: Améliorez les performances et développez les modules fonctionnels en remplaçant la carte de contrôle.

L'adaptation d'équipements spéciaux tels que les grues: les cartes d'extension sont prises en charge après la mise à niveau pour répondre aux exigences des scénarios professionnels tels que le contrôle du couple et la synchronisation multi-moteur.

Avec la conception modulaire et les améliorations technologiques, la série SCK peut être adaptée à divers besoins d'automatisation industrielle, de base à avancée.

Paramètre du produit (spécification)

Caractéristique du produit

● Fonctionnalités d'E / S

◆ Plage de tension d'entrée: 220 V / 380 V / 660V ± 15%

◆ Plage de fréquences d'entrée: 47 ~ 63 Hz

◆ Plage de tension de sortie: 0 ~ Tension d'entrée nominale

Plage de fréquences de sortie: 0 ~ 400Hz

● Caractéristiques d'interface périphérique

◆ Entrée numérique programmable: 8 entrées

◆ Entrée analogique programmable: Ai1: 0 ~ Entrée 10V, Ai2: 0 ~ 10V ou 0 ~ 20mA Entrée

◆ Ouvrez la sortie du collecteur: 1 sortie

◆ Sortie de relais: 2 sorties

◆ Sortie analogique: 2 sorties, 0/4 ~ 20mA ou 0 ~ 10V respectivement

● Caractéristiques de performance technique

◆ Mode de contrôle: pas de contrôle du vecteur PG, contrôle v / f, contrôle du couple.

◆ Capacité de surcharge: 150% de courant nominal des années 60; 180% COURANT 10S

◆ Couple de départ: pas de contrôle du vecteur PG: 0,5 Hz / 150% (SVC)

◆ Ratio de vitesse: pas de contrôle du vecteur PG: 1: 100

● Caractéristiques fonctionnelles

◆ Mode de réglage de la fréquence: paramètre numérique, paramètre analogique, paramètre de communication série, multi-vitesse, paramètre PID, etc.

◆ Fonction de contrôle PID

◆ Fonction de contrôle multi-vitesse: Contrôle à 16 vitesses

◆ Fonction de contrôle de fréquence de balançoire

◆ Échec de puissance instantanée sans arrêt de la fonction

◆ Fonction de clé rapide / jog: clé de raccourci multifonction librement défini par les utilisateurs

◆ Fonction de réglage de tension automatique: Lorsque la tension du réseau électrique change, il peut automatiquement garder la tension de sortie constante

◆ Fournir jusqu'à 25 types de fonctions de protection des défauts: sur le courant, sur la tension, sous tension, sur température, perte de phase, surcharge et autres fonctions de protection

Application de produit

Les produits peuvent être utilisés dans la métallurgie et l'industrie chimique, les compresseurs, les grues, les occasions d'ingénierie municipale.

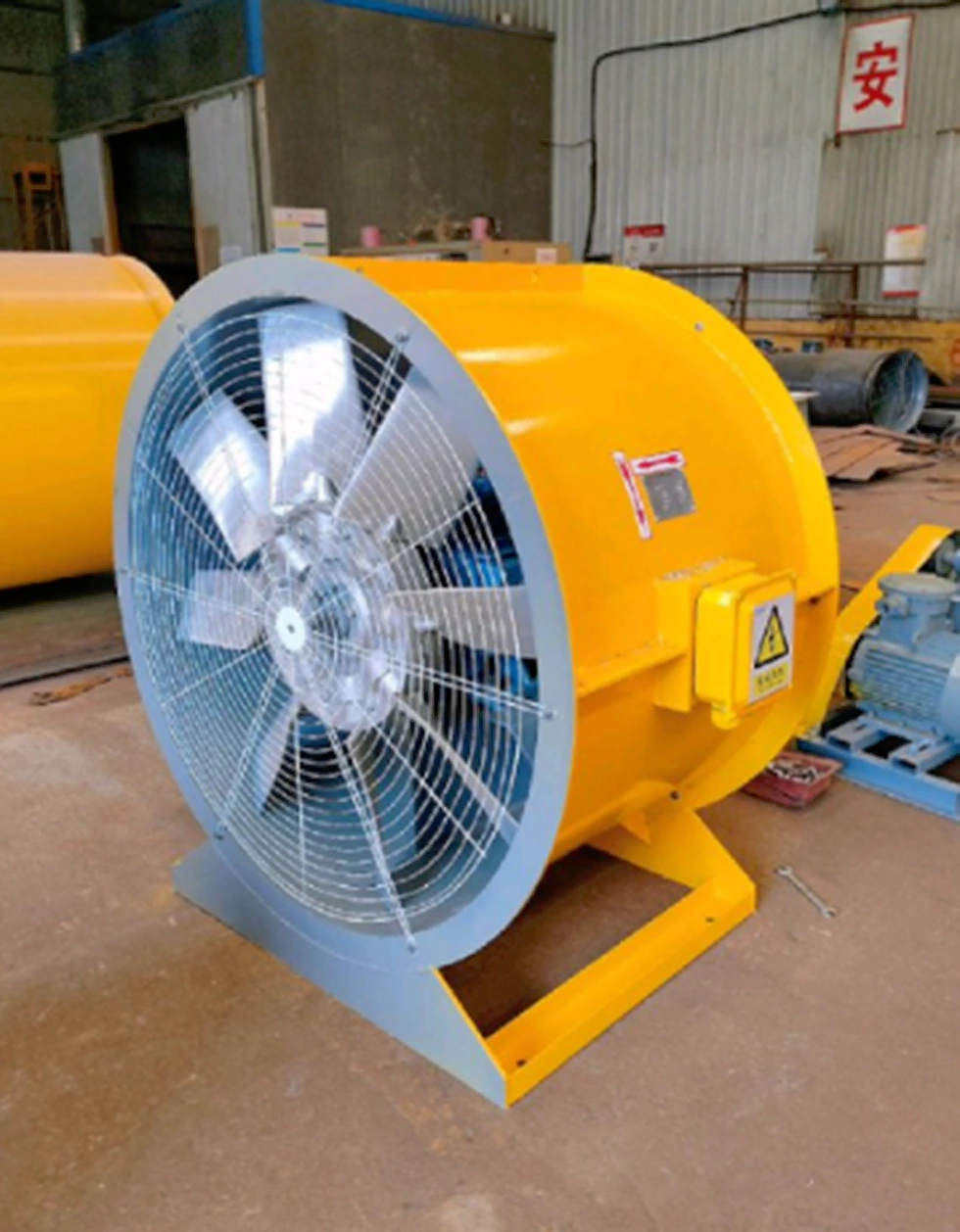

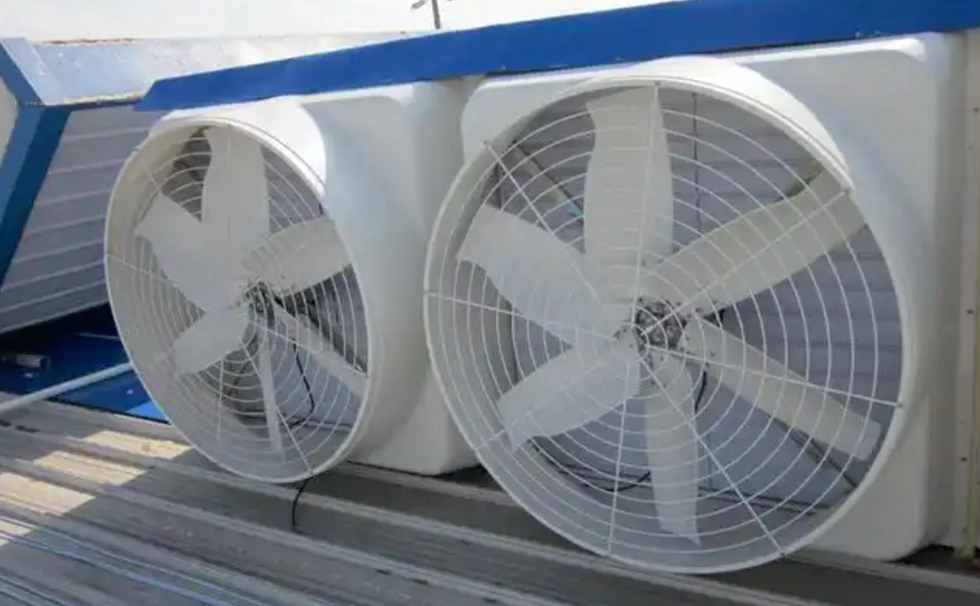

Fans

L'application du convertisseur de fréquence dans le domaine des ventilateurs réduit non seulement considérablement la consommation d'énergie, mais améliore également la précision du système et le niveau d'automatisation grâce à un contrôle intelligent. La série SCK300 de WCE, avec ses algorithmes à forte compatibilité et à économie d'énergie, peut couvrir les divers besoins des petits ventilateurs à de grands ventilateurs industriels, aidant les entreprises à réaliser une production verte et efficace.

Irrigation sur le terrain

Dans l'irrigation agricole, la VFD pour l'alimentation en eau de pression constante est presque standard. Tout d'abord, dans le processus de démarrage de la pompe, le VFD peut progressivement augmenter sa fréquence de fonctionnement, afin que la pompe puisse fonctionner lentement, afin que l'eau n'ait pas trop d'impact sur le pipeline. Le VFD peut ensuite être utilisé en conjonction avec un manomètre à distance ou un capteur de pression pour égaliser la pression dans nos tuyaux. Enfin, le VFD peut contrôler le pipeline de protection contre la pression, mais également par sa propre surcharge, son sous-chargement, sa sur pression et sa protection sous pression pour réduire les dommages de la pompe.

Deux modes d'affichage sont disponibles:

1. Affichage LCD: Venez avec un affichage chinois et anglais, vous pouvez également personnaliser les langues russes, portugais, espagnols, persanes et autres.

2. Affichage conduit: affichage de tube numérique traditionnel, affichage à double ligne, observer deux ensembles de données en même temps.

Le VFD adopte une conception structurelle à grande échelle, intègre des composants de refroidissement de grande taille et a une capacité de fonctionnement continue à charge élevée et un taux d'utilisation à haute efficacité. En renforçant le système de refroidissement et la sélection de composants résistants à haute température, il peut s'adapter de manière stable à des conditions de travail à haute température et sévères telles que tropicales.

Divers types de modes d'entrée et de sortie peuvent être personnalisés:

Entrée 1,3p 380V à la sortie 380 V 380 V.

2. Entrée 3P22 0V à la sortie 3p22 0V.

3. Entrée 3p66 0V à la sortie 3p66 0v.

4. 1 Entrée P22 0V à la sortie 3p 380V.

5. 1 P22 0V Entrée à la sortie 3p22 0V.

Avec la fonction de suivi de vitesse, peut mieux démarrer.

Il est livré avec Modbus RTU Communication et peut également implémenter Modbus TCP, PrpFibus et Profit en ajoutant des cartes d'extension.

Schéma de câblage VFD.
