Démarreur doux en ligne pour le tapis roulant

Série 6800 Soft Starters: Excellente performance mène l'industrie

Dans le domaine de l'équipement électrique industriel, les performances du démarreur souple affectent directement l'efficacité opérationnelle et la stabilité de l'équipement. Avec ses nombreux avantages uniques, la série 6800 de démarreurs mous se démarque sur le marché et devient le premier choix de nombreuses entreprises.

1, interface d'opération humanisée, entièrement pratique

La série 6800 de démarreurs souples est équipée d'un écran LCD et d'une interface claire qui permet aux utilisateurs d'effectuer facilement des paramètres de paramètres complexes et des opérations quotidiennes. Plus intime est que le système est livré avec deux langues, affichage chinois et anglais, pour répondre aux besoins des utilisateurs dans différentes régions, même si les projets de coopération transfrontaliers, il n'est pas nécessaire de se soucier des obstacles opérationnels.

2, puissante fonction de communication, télécommande sans souci

Ce démarreur doux en ligne pour le tapis roulant est livré avec une fonction de communication conventionnelle MODBUS 485, qui peut facilement accéder à divers systèmes de contrôle automatique pour obtenir une surveillance et un débogage à distance. Non seulement cela, mais aussi l'application mobile personnalisée en fonction des besoins des utilisateurs, tant qu'il y a une couverture réseau, les utilisateurs peuvent contrôler la télécommande du starter doux à tout moment et n'importe où, améliorant considérablement la flexibilité et la rapidité de la gestion de l'équipement, fournissant un fort soutien à la production intelligente des entreprises.

3, conception exquise, installation facile et pratique

Les démarreurs doux de la série 6800 sont conçus avec l'espace d'installation et la commodité à l'esprit. Sa taille plus petite et son poids plus léger, que ce soit dans l'installation de nouveaux équipements ou la transformation des anciens systèmes, peut facilement s'adapter à divers scénarios, le processus d'installation est simple et rapide, ce qui permet d'économiser efficacement le temps d'installation et les coûts de main-d'œuvre.

4. dissipation de chaleur efficace pour assurer un fonctionnement stable

Les performances de dissipation de chaleur sont la clé du fonctionnement stable du démarreur doux. La série 6800 adopte des ventilateurs DC à haute vitesse 24 V pour obtenir une dissipation de chaleur globale à 360 ° et une forte puissance éolienne, qui peut rapidement dissiper la chaleur générée par le fonctionnement de l'équipement, garantir que le démarreur doux peut maintenir une opération stable dans diverses conditions de travail, prolonger la durée de vie de l'équipement et réduire l'incidence de la défaillance causée par une surchauffe.

5, plusieurs méthodes de contrôle pour répondre aux besoins divers

Par rapport aux démarreurs doux conventionnels, la série 6800 a un nouveau contrôle de démarrage du couple carré. Lors du démarrage, il peut produire un couple plus grand, ce qui fait démarrer le moteur plus facilement, en particulier pour les équipements de chargement avec des exigences plus élevées pour le couple de démarrage, tels que les grands ventilateurs, les pompes à eau, etc., résolvent efficacement le problème des difficultés de démarrage, améliorent l'efficacité du fonctionnement de l'équipement.

6, conception de câblage innovante, installation simple et efficace

Les starters Soft Soft de la série 6800 comportent des bornes de contrôle plug-and-pull, une conception innovante qui simplifie considérablement le processus d'installation. Les utilisateurs n'ont qu'à débrancher chaque terminal, à compléter le câblage, puis à le réinsérer, sans opérations de câblage complexes, en réduisant la difficulté de l'installation, en améliorant l'efficacité du travail, même les non-professionnels peuvent facilement commencer.

7, Fonctions de support de pompe riche, solution à guichet unique

Compte tenu de la particularité du scénario d'application de la pompe à eau, la série 6800 est livrée avec des fonctions de support de la pompe à eau, qui peut facilement réaliser les fonctions de la balle flottante, du manomètre de contact électrique, du relais au niveau de l'alimentation en eau et du relais de niveau de drainage. Grâce à ces fonctions, il peut contrôler avec précision le début et l'arrêt de la pompe, réaliser l'alimentation et le drainage en eau automatique et fournir une solution intelligente à guichet unique pour que le système de pompe réponde aux divers besoins des différents utilisateurs dans le domaine de l'alimentation en eau et du drainage.

8, Performance à ultra-élevé, choix économique et pratique

En termes de prix, la série 6800 de démarreurs mous est extrêmement compétitive. Par rapport à l'autocabinet traditionnel, son prix est 10% moins cher et pour les petits équipements électriques, il prend également en charge le montage mural, économisant davantage l'espace d'installation et le coût. Une performance aussi élevée à coût, de sorte que les entreprises bénéficient de produits haute performance en même temps, sans supporter une pression de coût excessive, réalisent vraiment la combinaison parfaite de praticité économique et d'excellentes performances.

Avec ses excellentes performances dans l'interface de fonctionnement, la fonction de communication, la conception et l'installation, les performances de dissipation de chaleur, le mode de contrôle, la conception de câblage, la fonction de support de la pompe et les performances des coûts, le démarreur doux de la série 6800 est devenu le leader dans le domaine de l'équipement électrique industriel, injectant un fort élan pour le développement de diverses industries.

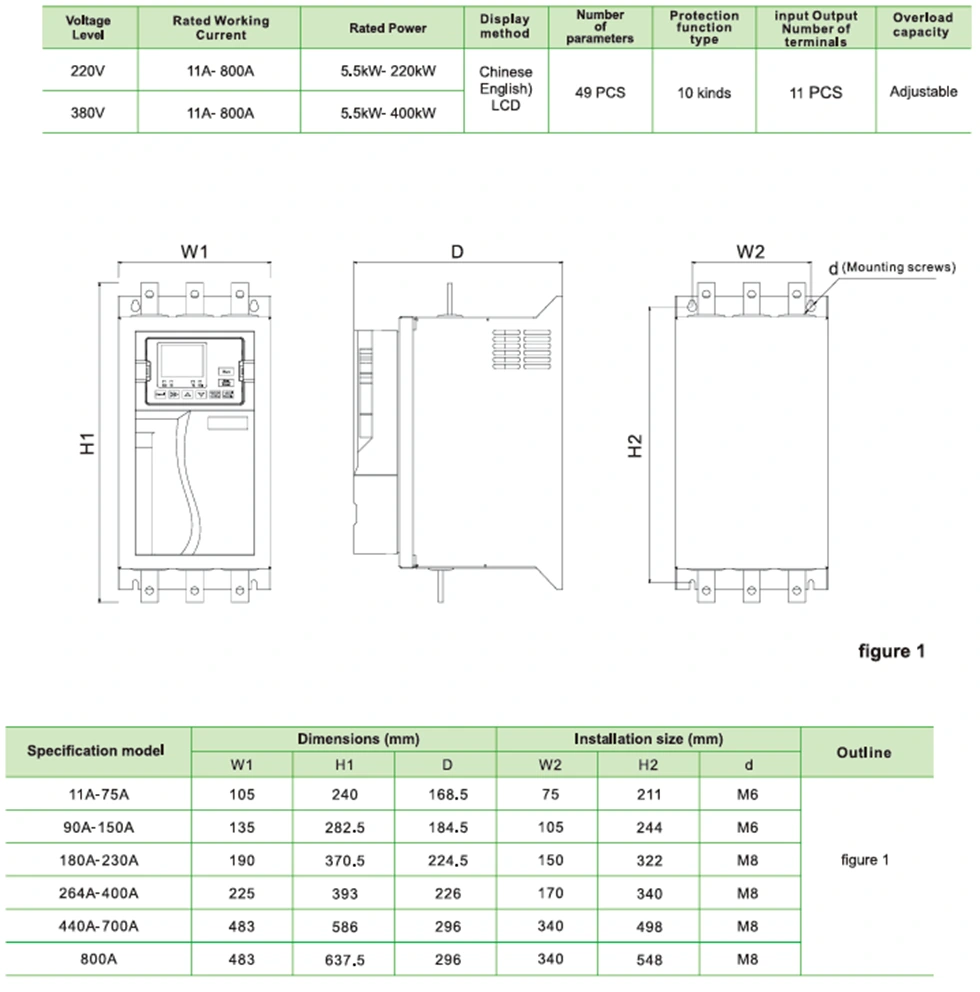

Paramètre du produit (spécification)

Caractéristique du produit

1. Fonction de communication

Livré avec la communication Modbus RTU, la communication Profibus et Profit peut être ajoutée en ajoutant des cartes d'extension.

2, peut être un clavier externe +4 lignes écran LCD

Le clavier peut être rapidement inséré et retiré pour répondre aux besoins de l'opération à distance.

3, fonction de protection moteur plus complète

Protection de surtension, protection contre la sous-tension, protection contre les surchargement, protection contre les surcharges, protection contre les sous-charges, protection contre la perte de phases, défaut de contournement, défaut de thyristor, déséquilibre de courant triphasé, protection de surchauffe, etc.

4, large plage de tension d'alimentation

Répondez à la tension d'entrée d'alimentation principale de 220-440v à usage général.

5. Terminaux enfichables

1 ensemble de bornes de communication, 4 bornes d'entrée d'entrée, 1 ensemble de sortie analogique, 2 ensembles de relais programmables.

◆ Alimentation en trois phases: AC220V, AC380V, AC440V ± 10%

◆ Courant nominal: 11A-400A,

◆ Moteur applicable: Type de cage d'écureuil général AC Motor asynchrone

◆ Mode de départ: rampe de tension, rampe de courant, couple

◆ Mode de stationnement: arrêt doux, arrêt gratuit

◆ Entrée logique: impédance 1,8kΩ, puissance + 24V

◆ Fréquence de démarrage: il est recommandé de démarrer plus de 10 fois par heure

◆ Niveau de protection: IP20

◆ Mode de refroidissement: refroidissement de l'air

◆ Mode d'installation: pendaison murale

◆ Conditions environnementales: l'altitude dépasse 2000 mètres, la capacité doit être réduite en conséquence et la température ambiante se situe entre -10 et + 40 ° C

L'humidité correspondante ne dépasse pas 95% (20 ℃ ± 5 ℃), pas inflammable, explosif, gaz corrosif, pas de poussière conductrice, installation intérieure, bonne ventilation, vibration inférieure à 0,5 g

Application de produit

Les produits peuvent être utilisés dans la métallurgie et l'industrie chimique, les compresseurs, les grues, les occasions d'ingénierie municipale.

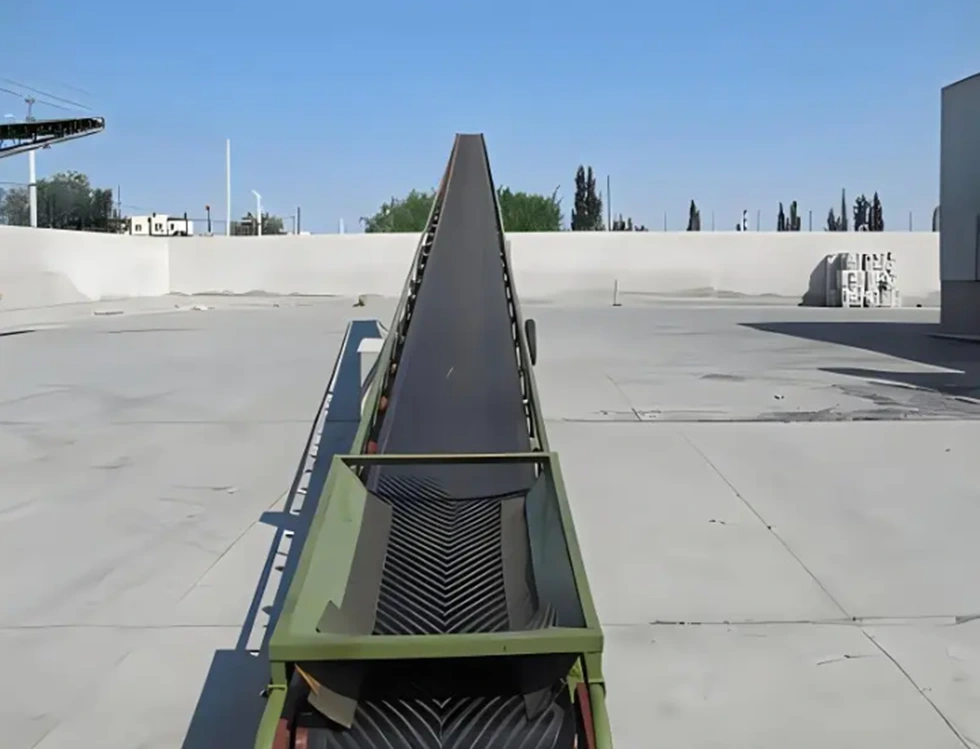

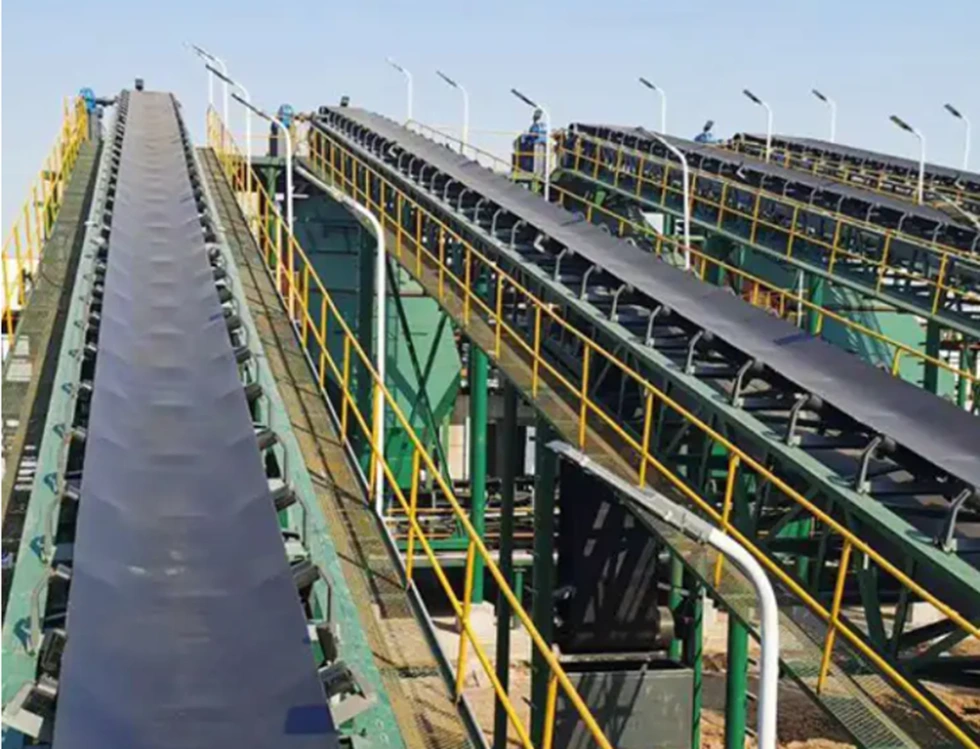

Tapis roulant, marchandises de transport

L'application de Soft Starter dans le système de transport est l'une des technologies clés pour réaliser des transmissions et tri et tri précis de matériaux. Évitez l'impact mécanique: lorsque le tapis roulant est démarré, si la puissance directe commence, la vitesse du moteur augmentera instantanément, ce qui fera que la courroie, le rouleau, le rouleau et d'autres parties mécaniques de la courroie de convoyeur portent un impact plus important. À long terme, il est facile de conduire à l'usure de ces pièces, au relâchement des pièces de connexion et même à la défaillance de la ceinture. Le démarreur doux peut progressivement augmenter la vitesse du moteur, afin que la courroie de convoyeur puisse commencer lentement, réduisant efficacement l'impact mécanique lors du démarrage et prolonge la durée de vie de l'équipement.

Empêcher le matériau de la chute: sur certaines lignes de production, divers matériaux peuvent être placés sur le tapis roulant. Si le convoyeur commence trop soudainement, le matériau peut glisser et rouler à cause de l'inertie, entraînant la pincée et les déchets du matériau. Le démarrage lisse obtenu par le démarreur doux peut éviter cette situation, assurer le placement stable des matériaux sur le tapis roulant et maintenir l'ordre normal du processus de production.

Irrigation sur le terrain

Par rapport aux convertisseurs de fréquence, les démarreurs mous coûtent moins cher et conviennent aux scénarios d'irrigation sans régulation de vitesse. Dans le système d'irrigation sur le terrain, le démarreur doux agit principalement sur le moteur asynchrone triphasé qui entraîne la pompe à eau et adopte le mode de démarrage de la pente de tension ou le mode de démarrage limité actuel, de sorte que la vitesse du moteur est progressivement augmentée de zéro à la vitesse nominale, en évitant le courant élevé instantané généré par le démarrage direct traditionnel. Lors de l'arrêt, la fonction d'arrêt souple en option, par réduction linéaire de la tension pour réduire doucement la vitesse de la pompe, inhiber l'effet du marteau à eau. Le démarreur doux résout efficacement les problèmes d'impact à courant élevé, de concentration de contraintes mécaniques et d'effet de marteau à eau du moteur de la pompe par le contrôle flexible du décalage de démarrage et de multiples mécanismes de protection dans le système d'irrigation sur le terrain, et améliore considérablement la fiabilité et l'économie du système.

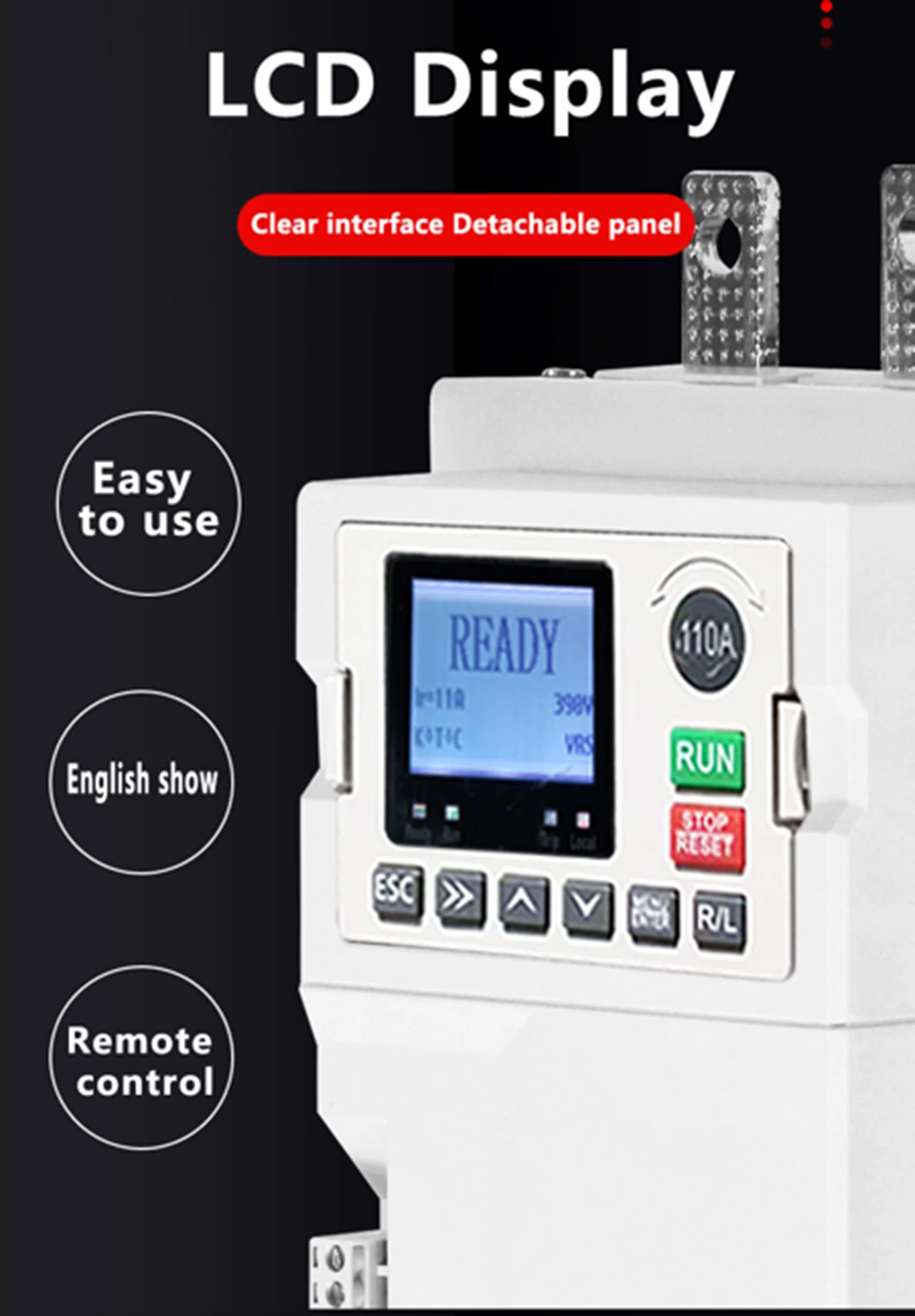

Affichage à quatre lignes HD, facile à utiliser. Livré avec un affichage bilingue en chinois et en anglais, si nécessaire, vous pouvez personnaliser la langue. Clavier enfichable, facile à déménager.

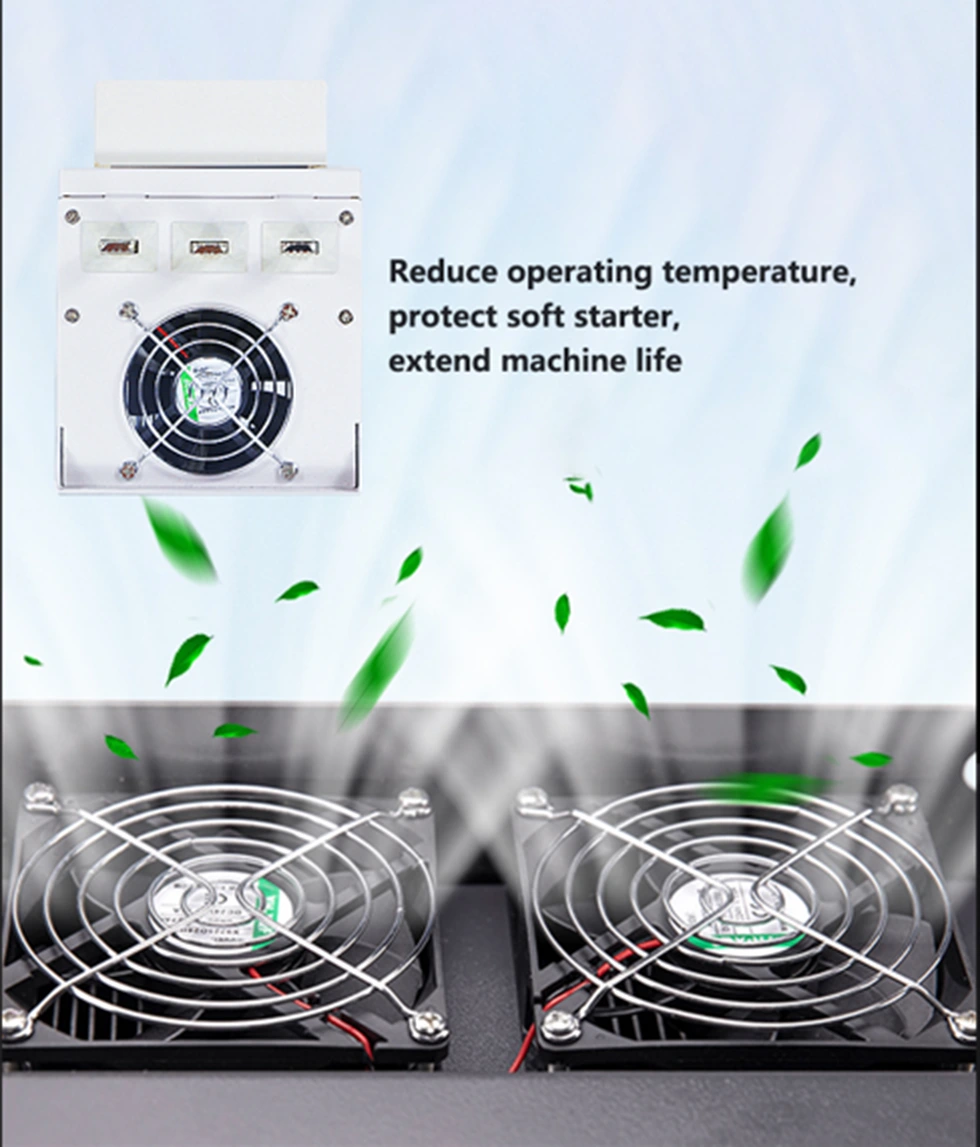

Le démarreur doux générera de la chaleur pendant le fonctionnement en raison du passage du courant à travers le thyristor. Si la température du thyristor est trop élevée, elle peut être endommagée, nous devons donc installer des ventilateurs pour le refroidir. Les démarreurs doux de la série 6800 utilisent tous des ventilateurs DC à haute vitesse 24 V, une dissipation de chaleur polyvalente à 360 ° et un vent plus fort. Il réduit non seulement l'arrêt imprévu causé par la surchauffe, mais étend également considérablement la durée de vie du démarreur doux.

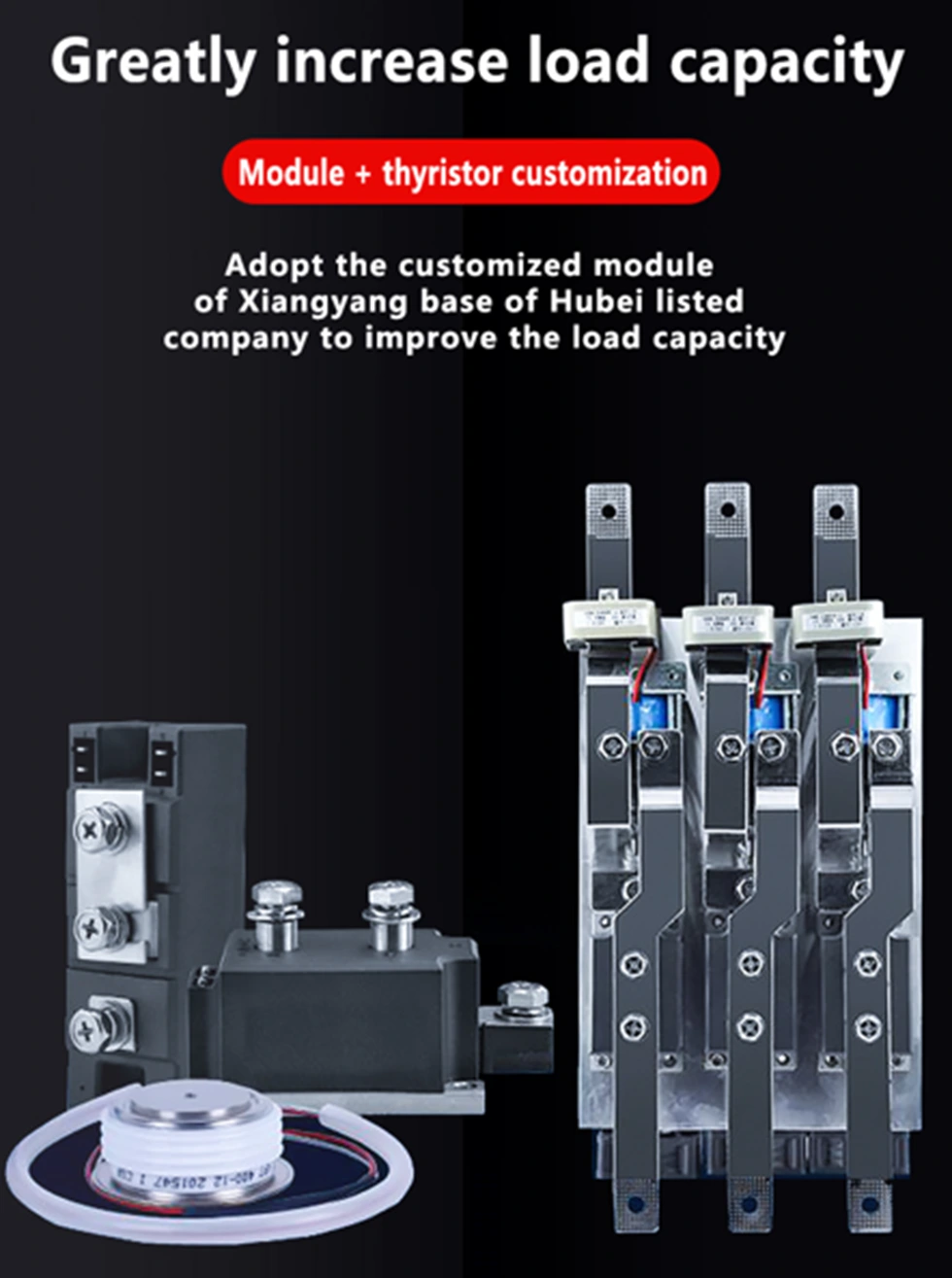

Nous avons une coopération profonde avec Hubei Taiji, une entreprise cotée nationale, et utilisons des modules et des thyristors personnalisés, différents des modules génériques fournis sur le marché, pour améliorer la capacité de charge.

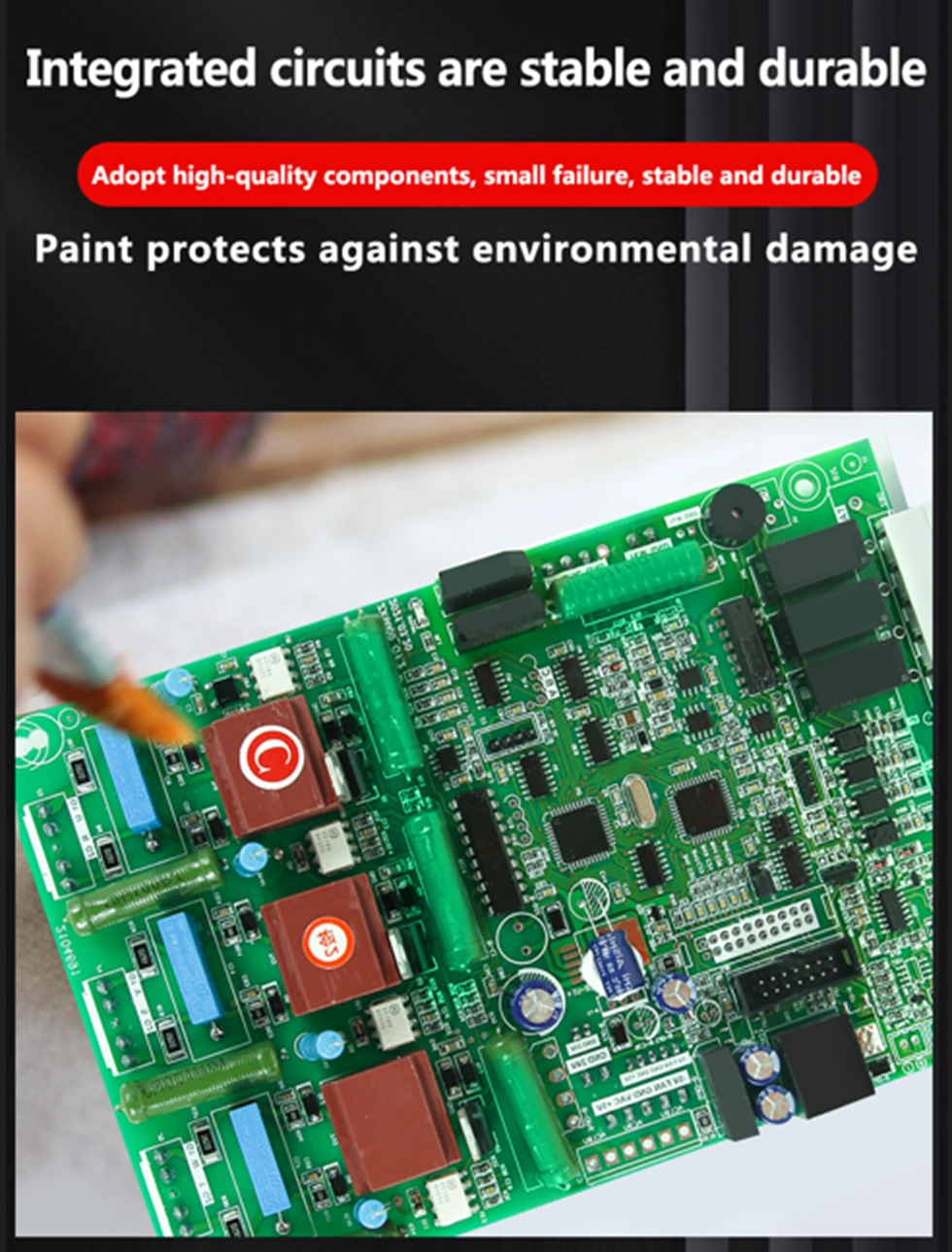

L'objectif principal de la peinture de pinceau de circuit imprimé de démarreur doux (généralement trois peinture anti-peinture et isolant ou un revêtement anti-humidité) est de protéger la stabilité et la durée de vie de la carte de circuit imprimé dans un environnement de travail complexe, afin de garantir que la durée de vie de la carte de circulation est plus longue, nous utilisons tous des patchs de haute qualité et des plug-ins, la probabilité de défaillance est très faible, et toutes les machines ont pulvérisé trois pains, la pain, la piste d'humeur, la contrefarisée, et tous les Amises. Augmentation de la durabilité et de la sécurité.

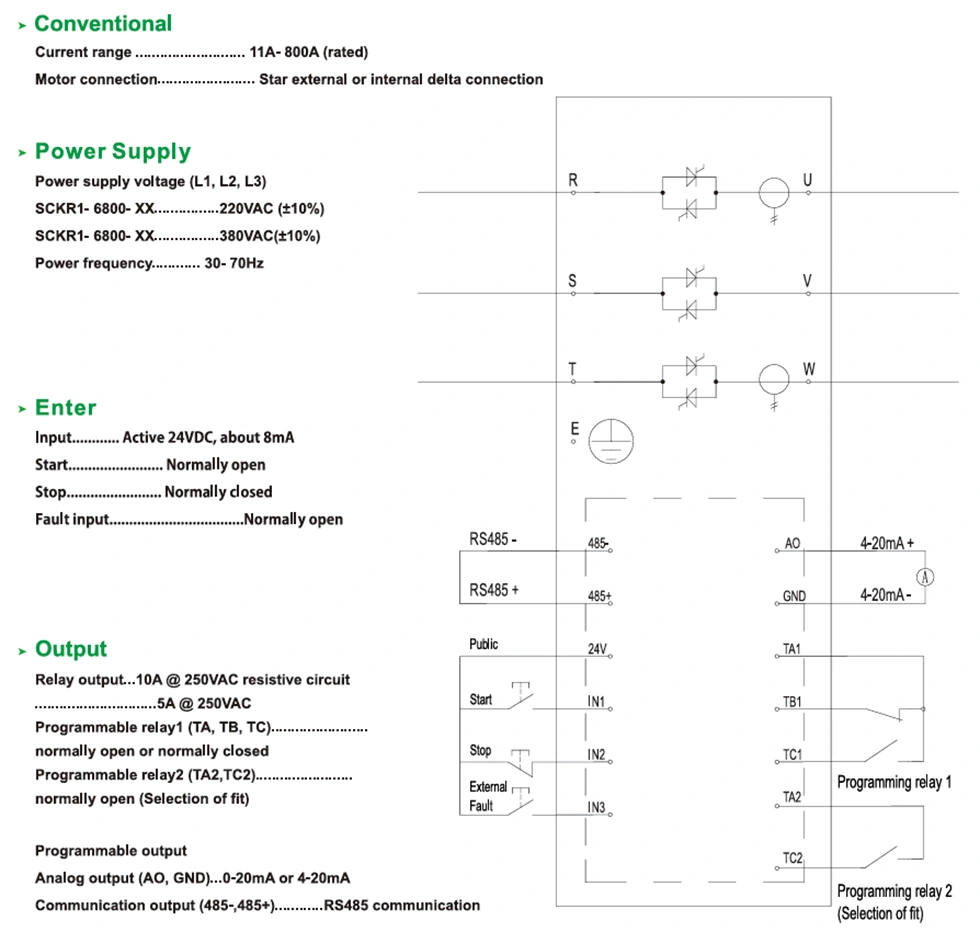

Schéma de câblage de démarrage doux.
