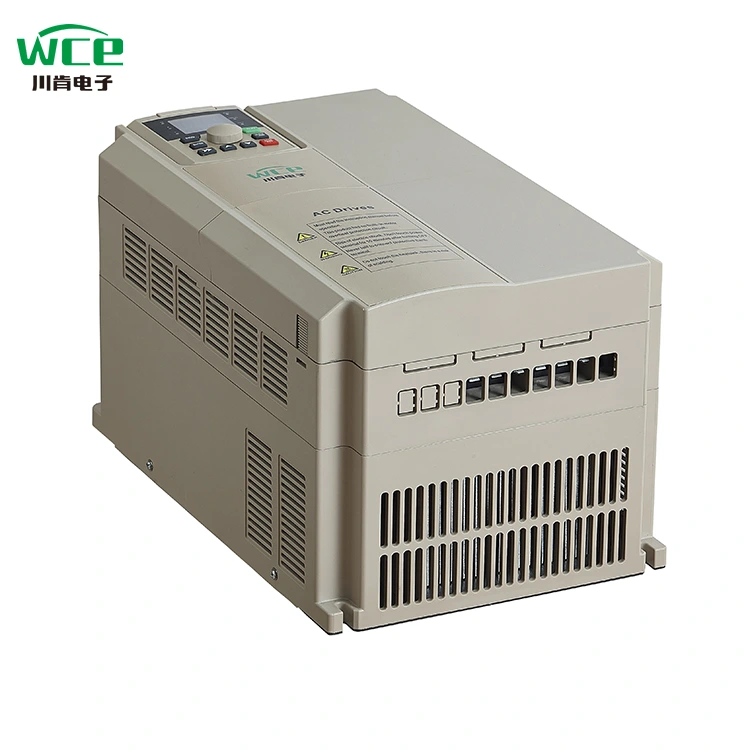

220V 380V 660V 18,5 KW VFD

Les disques de la série SCK300 de WCE sont des disques multi-performances et multifonctionnels conçus pour l'automatisation industrielle, largement utilisés dans les ventilateurs, les pompes, les tapisses transporteuses, les concasseurs et autres équipements. Son cœur adopte la technologie de contrôle des vecteurs avancés, qui a les caractéristiques de la précision de régulation à grande vitesse, de la réduction de l'énergie et de l'efficacité élevée, du fonctionnement stable, etc., et peut répondre aux besoins de divers scénarios industriels. Nous avons également fabriqué des solutions personnalisées pour les armoires de contrôle de l'onduleur de broyeur mobile, qui fonctionnent parfaitement dans de nombreux endroits à travers le pays.

Paramètre du produit (spécification)

Caractéristique du produit

● Fonctionnalités d'E / S

◆ Plage de tension d'entrée: 220 V / 380 V / 660V ± 15%

◆ Plage de fréquences d'entrée: 47 ~ 63 Hz

◆ Plage de tension de sortie: 0 ~ Tension d'entrée nominale

Plage de fréquences de sortie: 0 ~ 400Hz

● Caractéristiques fonctionnelles

◆ Mode de réglage de la fréquence: paramètre numérique, paramètre analogique, paramètre de communication série, multi-vitesse, paramètre PID, etc.

◆ Fonction de contrôle PID

◆ Fonction de contrôle multi-vitesse: Contrôle à 16 vitesses

◆ Fonction de contrôle de fréquence de balançoire

◆ Échec de puissance instantanée sans arrêt de la fonction

◆ Fonction de clé rapide / jog: clé de raccourci multifonction librement défini par les utilisateurs

◆ Fonction de réglage de tension automatique: Lorsque la tension du réseau électrique change, il peut automatiquement garder la tension de sortie constante

◆ Fournir jusqu'à 25 types de fonctions de protection des défauts: sur le courant, sur la tension, sous tension, sur température, perte de phase, surcharge et autres fonctions de protection

● Caractéristiques d'interface périphérique

◆ Entrée numérique programmable: 8 entrées

◆ Entrée analogique programmable: Ai1: 0 ~ Entrée 10V, Ai2: 0 ~ 10V ou 0 ~ 20mA Entrée

◆ Ouvrez la sortie du collecteur: 1 sortie

◆ Sortie de relais: 2 sorties

◆ Sortie analogique: 2 sorties, 0/4 ~ 20mA ou 0 ~ 10V respectivement

● Caractéristiques de performance technique

◆ Mode de contrôle: pas de contrôle du vecteur PG, contrôle v / f, contrôle du couple.

◆ Capacité de surcharge: 150% de courant nominal des années 60; 180% COURANT 10S

◆ Couple de départ: pas de contrôle du vecteur PG: 0,5 Hz / 150% (SVC)

◆ Ratio de vitesse: pas de contrôle du vecteur PG: 1: 100

Application de produit

Les produits peuvent être utilisés dans l'exploitation minière, les ventilateurs, les pompes, les nouveaux équipements énergétiques et autres occasions.

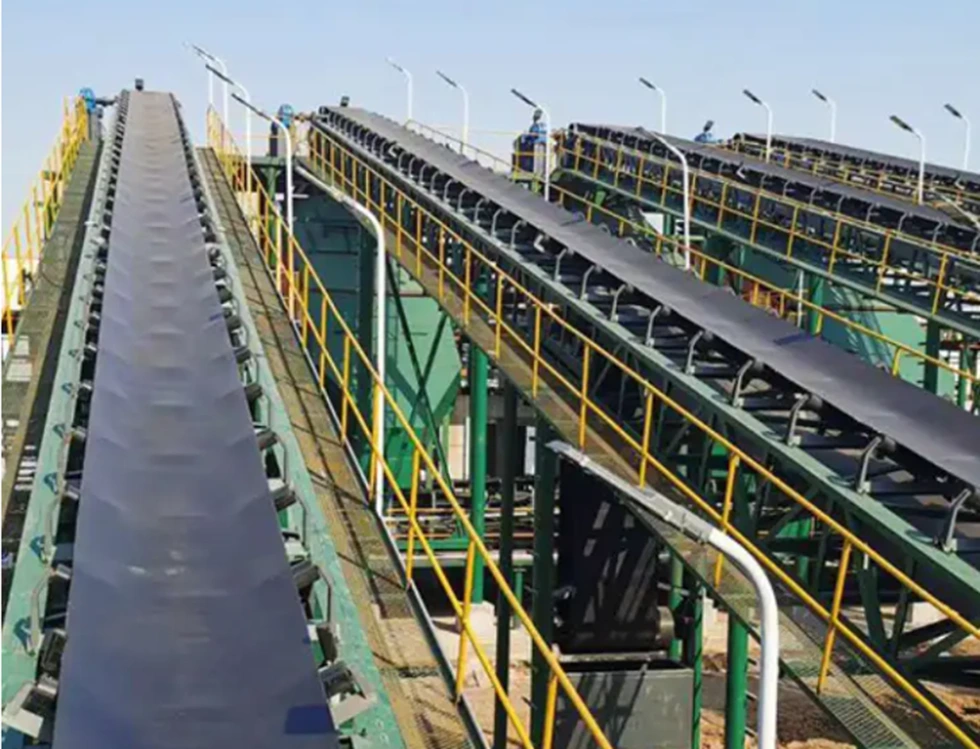

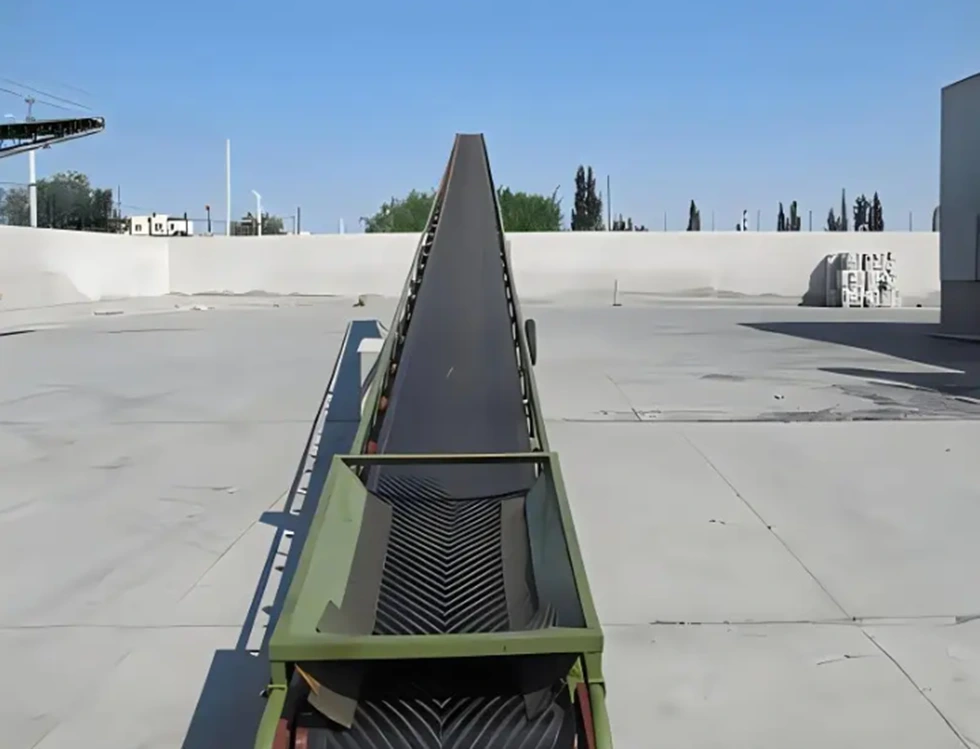

Tapis roulant, marchandises de transport

L'application du convertisseur de fréquence dans le système de convoyeur est l'une des technologies clés pour réaliser une transmission et un tri des matériaux efficaces et précis

1. Transmission de matériaux à plusieurs vitesses

Scénario: Transfert Packages de différentes tailles / poids dans un entrepôt logistique

Réalisé:

Plusieurs ensembles de paramètres de vitesse (tels que 30Hz / 50Hz / 80Hz) sont prédéfinis et commutés par PLC ou HMI.

Combiné avec le capteur photoélectrique pour détecter la taille de l'emballage, correspond automatiquement à la vitesse (grande efficacité antidérapante à basse vitesse et petite vitesse).

2. positionnement et tri précis

Scénario: le centre de tri express détourne les colis par destination

Réalisé:

Feedback de l'encodeur + Contrôle de la boucle fermée de l'onduleur, précision de positionnement jusqu'à ± 1 mm.

Lorsque l'emballage arrive au port de tri, l'onduleur effectue un arrêt fixe (freinage CC + survol de vitesse zéro) en conjonction avec l'action de tige de poussée / bras robotique.

3. Contrôle collaboratif synchrone

Scénario: transmission de relais de courroie de convoyeur multi-segments

Réalisé:

Mode de contrôle maître / esclave: le convertisseur de fréquence maître envoie des instructions de fréquence et la machine esclave suit de manière synchrone par modbus / canopen.

Contrôle de cascade: le convoyeur arrière est 5% plus rapide que l'avant, en évitant l'accumulation d'articles.

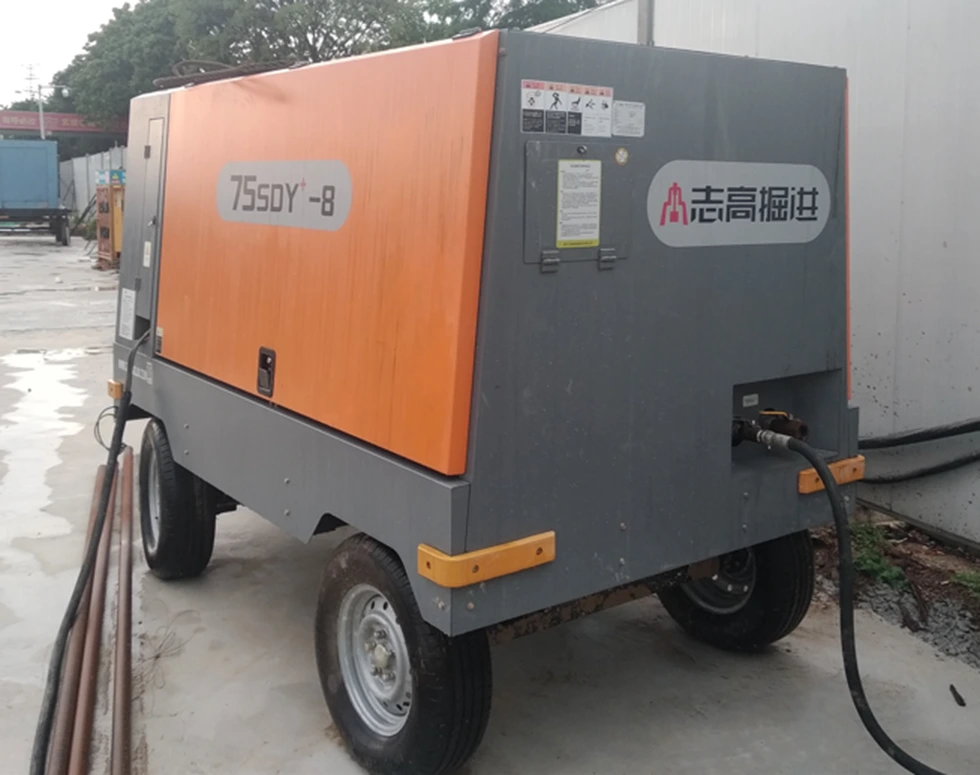

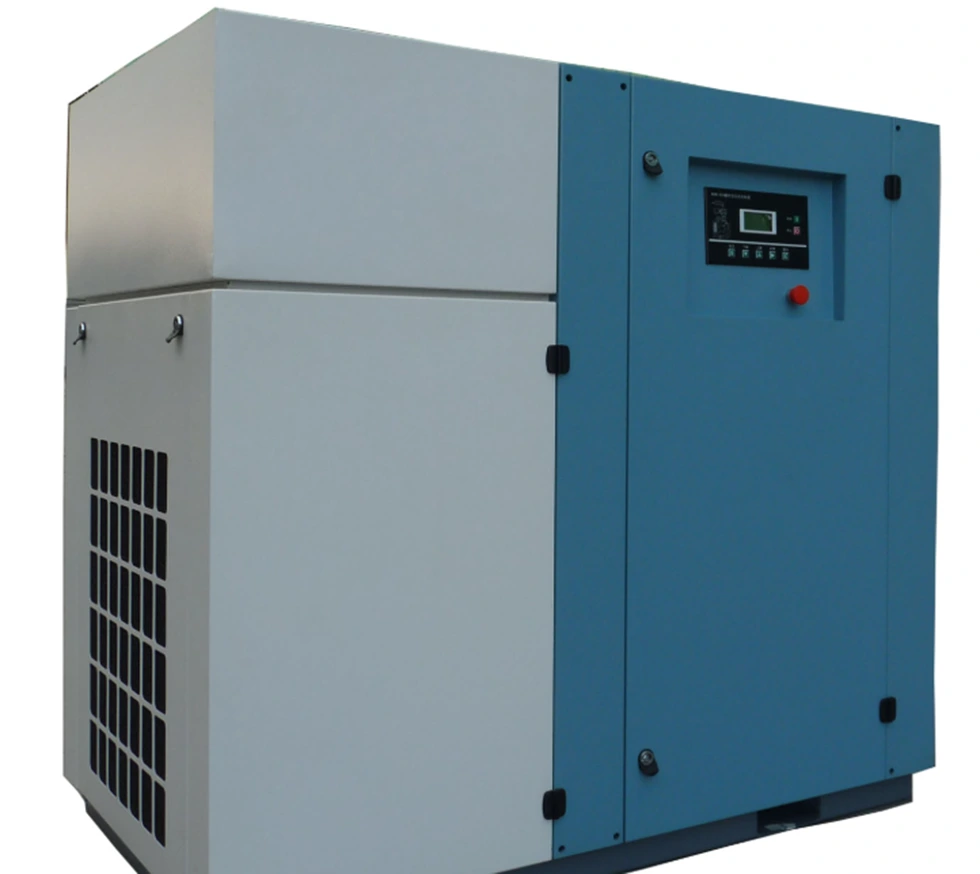

Compresseur d'air

L'onduleur du compresseur d'air est un onduleur spécial adapté à toutes sortes de compresseurs d'air. La transformation de fréquence variable du compresseur d'air peut rendre la pression d'alimentation en gaz stable, grâce au régulateur de pression, le compresseur d'air peut continuer à travailler sous la valeur de pression définie, la pression est stable et fiable, et la pression peut être sans étape et réglable à tout moment. Le moteur pour obtenir le démarrage sans débordement, la durée de vie du compresseur et le cycle de maintenance seront considérablement prolongés. Le volume d'échappement du compresseur d'air est contrôlé par la vitesse du compresseur d'air, la plaque de soupape d'air dans le cylindre n'est plus ouverte et fermée à plusieurs reprises, et les conditions de travail telles que le siège de soupape et le ressort sont considérablement améliorées, ce qui évite l'écoulement net et l'impact de la température et du gaz à haute pression, et la charge de travail de maintenance est réduite.

L'écran LCD affiche plusieurs texte et graphiques de langue, numéros d'affichage LED, plus intuitifs, selon vos préférences

Le volume VFD est une grande structure, un radiateur plus grand, un taux d'utilisation des produits, peut fonctionner normalement dans un environnement chaud comme le tropical.

Divers types de modes d'entrée et de sortie peuvent être personnalisés:

Entrée 1,3p 380V à la sortie 380 V 380 V.

2. Entrée 3P220V à la sortie 3P220V.

3. Entrée 3P660V à ​​la sortie 3P660V.

4. Entrée 1P220V à la sortie 3p 380V.

5. Entrée 1P220V à la sortie 3P220V.

Avec la fonction de suivi de vitesse, peut mieux démarrer.

Il est livré avec Modbus RTU Communication et peut également implémenter Modbus TCP, PrpFibus et Profit en ajoutant des cartes d'extension.

Schéma de câblage VFD.
