Dépannage simple pour VFD - IGBT 、 Rectifier Bridge

Avertissement:

Avant la mesure, il est nécessaire de s'assurer que le VFD est éteint et que les lignes électriques R, S, T et de sortie U, V, W sont supprimées. Ce n'est qu'après mesurer P + / N- et il n'y a pas de tension à courant continu que l'opération peut être effectuée!

Mesurez le module redresseur du VFD:

Tout d'abord, définissez le multimètre sur la position "Diode", puis utilisez les fils de test rouge et noir du multimètre pour suivre les étapes ci-dessous pour la détection:

Deuxièmement, touchez le terminal positif P (+) du bus CC avec le fil d'essai noir, et touchez R, S et T en séquence avec le fil de test rouge. Enregistrez les valeurs affichées sur le multimètre.

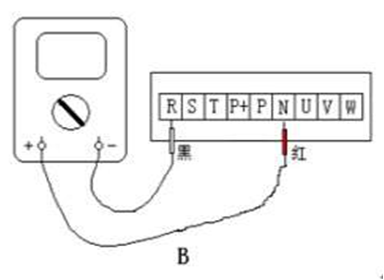

Troisièmement, touchez ensuite le piste de test rouge à la borne négative n (-) du bus CC, et touchez le test noir en plomb à R, S et T en séquence, et enregistrez la valeur d'affichage du multimètre.

Quatrièmement, si les valeurs affichées de la sixième mesure sont essentiellement équilibrées, cela indique qu'il n'y a pas de problème avec la rectification du VFD. Sinon, le module de rectification à la position correspondante est endommagé.

Mesurez le module IGBT du VFD:

Tout d'abord, définissez le multimètre sur la position "Diode", puis utilisez les fils de test rouge et noir du multimètre pour suivre les étapes ci-dessous pour la détection:

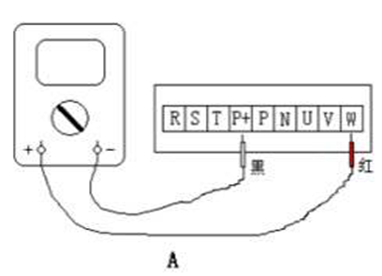

Deuxièmement, touchez le terminal positif P (+) du bus CC avec le fil d'essai noir et touchez U, V et W en séquence avec le fil de test rouge. Enregistrez les valeurs affichées sur le multimètre.

Troisièmement, puis touchez le piste de test rouge à la borne négative n (-) du bus CC, et touchez le piste de test noir à U, V et W en séquence, et enregistrez la valeur d'affichage du multimètre.

Quatrièmement, si les valeurs affichées de la sixième mesure sont essentiellement équilibrées, cela indique qu'il n'y a pas de problème avec l'onduleur IGBT du VFD. Sinon, l'onduleur IGBT à la position correspondante est endommagé.
