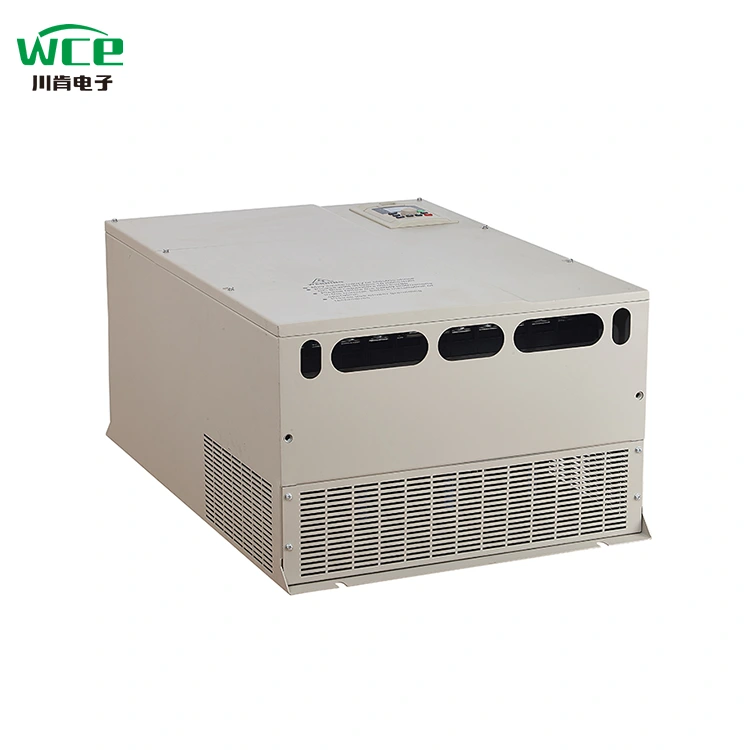

Un variateur de fréquence (VFD) à variateur de 75 kWfournit un contrôle de vitesse réglable pour les moteurs à courant alternatif compatibles dans les systèmes industriels. Cependant, pour sélectionner le bon variateur, il ne suffit pas de correspondre à la puissance nominale. Les acheteurs doivent prendre en compte le courant nominal du moteur, la tension d'alimentation, les exigences de surcharge, les caractéristiques de charge, la vitesse de fonctionnement, les conditions ambiantes et les fonctions de contrôle. Ce guide explique comment fonctionne un VFD de 75 kW, où il peut être utilisé, quelles spécifications méritent votre attention et comment éviter les problèmes courants de sélection et d'installation. Il propose également une liste de contrôle d'achat pratique pour les ingénieurs, les fabricants d'équipements, les intégrateurs de systèmes et les distributeurs industriels travaillant avec Zhejiang Chuanken Electric Co., Ltd.
Les moteurs industriels alimentent des pompes, des ventilateurs, des compresseurs, des convoyeurs, des mélangeurs et de nombreux autres types de machines. Dans les applications où la vitesse requise change en fonction de la demande de production, le fonctionnement continu d'un moteur à pleine vitesse peut créer une consommation d'énergie inutile, des contraintes mécaniques ou une instabilité du processus.
A Variateur de fréquence variateur 75 kW VFDest un contrôleur de moteur électronique conçu pour réguler la vitesse et le fonctionnement d'un moteur à courant alternatif compatible en ajustant la fréquence et la tension de sortie en fonction de la méthode de contrôle sélectionnée. La désignation 75 kW représente une classe de puissance nominale, mais la puissance nominale du moteur utilisable dépend du courant nominal spécifique du variateur, de la classe de tension, du service nominal et des conditions d'installation.
Pour les fabricants d'équipements et les acheteurs industriels, un VFD correctement sélectionné peut prendre en charge une accélération plus douce, une décélération contrôlée, un ajustement amélioré du processus et un fonctionnement du moteur plus flexible. Il peut également fournir des fonctions de protection du moteur et des capacités de surveillance, selon le modèle.
Néanmoins, tous les variateurs de 75 kW ne conviennent pas à tous les moteurs de 75 kW. Deux variateurs ayant la même puissance nominale peuvent différer en termes de capacité de surcharge, de configuration d'entrée, de performances de contrôle, de protection de l'environnement et d'interfaces de communication.
Un variateur de fréquence CA typique convertit le courant CA entrant en courant CC via un redresseur et une liaison CC, puis utilise des dispositifs de commutation électroniques pour produire une sortie CA à fréquence réglable. Le système de commande régule la puissance en fonction du mode de fonctionnement sélectionné et des exigences du moteur.
Pour un moteur à induction AC, la vitesse de synchronisation est liée à la fréquence d'alimentation et au nombre de pôles du moteur. La réduction de la fréquence diminue généralement la vitesse du moteur, tandis que son augmentation augmente la vitesse dans la plage de fonctionnement autorisée du moteur et du variateur. La vitesse réelle du moteur à induction dépend également de la charge et du glissement.
De nombreux variateurs utilisent une commande en volts par hertz (V/f) pour un réglage simple de la vitesse. Le contrôle vectoriel sans capteur peut fournir un contrôle amélioré du couple dans les applications qui nécessitent des performances de vitesse ou de charge plus exigeantes. Les fonctions disponibles dépendent du modèle VFD spécifique et de la configuration du moteur.
Des rampes d'accélération et de décélération réglables aident à contrôler la rapidité avec laquelle un moteur démarre et s'arrête. Des réglages de rampe appropriés peuvent réduire les charges mécaniques brusques et permettre une production plus stable. Les charges à forte inertie ou les exigences d'arrêt rapide peuvent nécessiter un équipement de freinage supplémentaire.
Selon le modèle, un VFD peut surveiller le courant, la tension, la température, la fréquence de fonctionnement et les conditions de défaut. La protection électronique contre les surcharges du moteur et les diagnostics de pannes peuvent aider les équipes de maintenance, mais le variateur doit être configuré correctement et utilisé avec toute protection externe requise.
Un VFD de 75 kW peut convenir aux applications de moteurs industriels de moyenne à grande taille lorsque ses caractéristiques électriques et ses capacités de contrôle correspondent à l'équipement. Les applications typiques sont les suivantes.
Le contrôle de vitesse variable peut aider à réguler le débit ou la pression dans les systèmes de pompage. Avec une stratégie de contrôle appropriée, il peut réduire les pertes d’étranglement, maintenir la stabilité de la pression et aider à gérer l’évolution de la demande. Les caractéristiques de la pompe et les exigences de débit minimum doivent toujours être respectées.
La vitesse du ventilateur peut être ajustée pour répondre aux exigences de ventilation, de refroidissement ou de débit d'air de traitement. Pour de nombreux systèmes de ventilateurs centrifuges, la réduction de la vitesse peut réduire considérablement la demande de puissance, à condition que le point de fonctionnement et les exigences du processus le permettent.
Les convoyeurs nécessitent souvent une accélération contrôlée et une vitesse stable sous des charges changeantes. Le variateur doit être sélectionné en fonction du couple de démarrage, de l'inertie de la charge, des exigences d'arrêt et de la possibilité de démarrages ou de surcharges fréquents.
Les mélangeurs, équipements de production et autres machines industrielles peuvent nécessiter une vitesse réglable pour s'adapter à différents matériaux ou étapes de traitement. Un VFD approprié peut améliorer la flexibilité de fonctionnement, même si le profil de couple et les exigences du processus doivent guider la stratégie de contrôle.
| Application | Objectif de contrôle typique | Facteur de sélection important |
|---|---|---|
| Pompe centrifuge | Réglage du débit ou de la pression | Service à couple variable, contrôle PID, débit minimum |
| Ventilateur industriel | Contrôle du débit d'air et de la ventilation | Plage de fonctionnement, refroidissement, optimisation énergétique |
| Convoyeur | Démarrage contrôlé et transport stable | Couple de démarrage et capacité de surcharge |
| Mixer | Vitesse de processus réglable | Demande de couple et conditions de charge changeantes |
| Compresseur | Ajustement de la capacité lorsque cela est autorisé | Compatibilité du compresseur et exigences de démarrage |
Il s'agit d'exemples d'application généraux plutôt que d'affirmations de compatibilité garantie. Les exigences du fabricant de l'équipement et les conditions de fonctionnement réelles doivent déterminer la sélection finale.
Les bonnes spécifications évitent les disparités coûteuses, les déplacements inattendus et les retards de mise en service évitables. Avant de demander un devis, examinez les facteurs techniques suivants.
Commencez par la plaque signalétique du moteur et identifiez sa puissance nominale et son courant à pleine charge. Le courant de sortie continu du VFD doit atteindre ou dépasser le courant requis par le moteur dans les conditions de fonctionnement prévues. La capacité de courant est particulièrement importante lorsque le moteur fonctionne sous un couple élevé ou une surcharge fréquente.
Confirmez la tension d'alimentation, la fréquence et la configuration de phase disponibles. La puissance nominale d'entrée du variateur doit être adaptée à l'alimentation électrique, tandis que sa sortie doit être compatible avec le moteur. Une puissance nominale de 75 kW à elle seule ne permet pas de déterminer si un modèle particulier est adapté à un système d'alimentation de 380 V, 400 V, 415 V ou un autre système d'alimentation.
Les exigences de surcharge varient selon l'application et le modèle. Les pompes et ventilateurs centrifuges utilisent souvent un couple variable, tandis que les convoyeurs chargés et certains compresseurs peuvent nécessiter une plus grande capacité de surcharge. Vérifiez le pourcentage de surcharge, la durée, le taux de service et toutes les conditions de déclassement associées spécifiés par le fabricant.
Déterminez si le contrôle V/f est suffisant ou si un contrôle vectoriel sans capteur est nécessaire. Tenez compte du couple de démarrage, des performances à basse vitesse, de la régulation de la vitesse et de la nécessité d'un retour d'information d'un encodeur ou d'un capteur de processus.
La température ambiante, la poussière, l'humidité, l'altitude, la ventilation et la protection du boîtier peuvent affecter les performances du disque. Si le VFD doit être installé dans une armoire électrique chaude ou dans une zone industrielle poussiéreuse, vérifiez les exigences de refroidissement, les conditions environnementales autorisées et tout déclassement nécessaire.
Vérifiez si l'application nécessite des entrées numériques et analogiques, des sorties relais, un contrôle PID, un enregistrement des défauts ou une communication avec un API ou un système de supervision. La prise en charge du protocole et les terminaux disponibles varient selon la série de produits.
Différentes machines imposent différentes exigences à un moteur. Comprendre le profil de charge permet de déterminer le courant nominal requis, le mode de contrôle et la configuration de freinage.
Les pompes centrifuges, les ventilateurs et de nombreux ventilateurs sont des applications courantes à couple variable. Leur demande de couple diminue généralement à mesure que la vitesse diminue. Un variateur correctement configuré peut donc contribuer à réduire la consommation d’énergie lorsque le système passe beaucoup de temps à vitesse réduite.
Les convoyeurs, certaines pompes volumétriques et certains mélangeurs peuvent nécessiter un couple important même à faible vitesse. Ces applications nécessitent souvent un variateur doté d'une capacité de charge élevée appropriée et d'une capacité de surcharge adéquate. Le refroidissement du moteur à basse vitesse doit également être évalué.
Les gros équipements rotatifs peuvent générer de l’énergie régénérative lors de la décélération. Les charges qui entraînent le moteur plutôt que d'être entraînées par lui peuvent également nécessiter une manipulation particulière. Selon l'application, une résistance de freinage, une unité de freinage ou une solution régénérative peuvent être nécessaires.
Lorsque la tâche est incertaine, fournissez au fournisseur le type de charge, la fréquence de démarrage, le temps d'accélération requis, le temps d'arrêt, la plage de vitesse et les conditions de surcharge attendues. Cette information est plus utile que de simplement demander un modèle de 75 kW.
Les économies d'énergie sont une raison courante pour installer un VFD, mais les résultats dépendent de la machine, de la stratégie de contrôle, du calendrier de fonctionnement et de la conception du système. Un variateur ne réduit pas automatiquement la consommation d'énergie dans chaque application.
Dans de nombreux systèmes de pompes et de ventilateurs centrifuges, la puissance requise peut diminuer considérablement à mesure que la vitesse diminue. Cela peut générer des économies lorsque la demande varie au cours de la journée. Cependant, le résultat réel dépend de la courbe du système, de la pression statique, des contraintes du processus et de l'efficacité de fonctionnement du moteur.
Évaluez ensemble l’efficacité du moteur, les pertes d’entraînement, les pertes de transmission, les exigences du processus et la méthode de contrôle existante. Une plage de vitesse mal sélectionnée ou une stratégie de contrôle inappropriée peuvent limiter le bénéfice attendu.
Enregistrez les heures de fonctionnement, la demande de puissance mesurée, les variations de charge, les tarifs d’électricité et les coûts de maintenance. Comparez le système actuel avec le système proposé contrôlé par VFD en utilisant des hypothèses réalistes plutôt que de vous fier à un pourcentage d’économies universel.
| Facteur de coût | Informations à collecter | Pourquoi c'est important |
|---|---|---|
| Consommation d'énergie | kW mesurés et heures de fonctionnement annuelles | Estimation des économies potentielles d’électricité |
| Installation | Armoire, câblage, filtres et mise en service | Définit le coût initial du projet |
| Entretien | Exigences d’inspection, de refroidissement et de service | Prend en charge la planification des coûts du cycle de vie |
| Performances des processus | Données de débit, de pression, de vitesse et de production | Vérifie si la solution de contrôle répond aux besoins opérationnels |
Une installation correcte est essentielle pour un fonctionnement sûr et des performances fiables. Le personnel électricien qualifié doit suivre les instructions du fabricant du variateur, les codes électriques applicables et les exigences de sécurité de la machine.
Vérifiez la tension entrante, la phase, la fréquence, la mise à la terre et les dispositifs de protection en amont. Confirmez que le variateur sélectionné est compatible avec le système d'alimentation et les conditions d'installation.
Prévoir les dégagements, la ventilation et la dissipation thermique requis. Séparez le câblage d'alimentation du câblage de commande sensible, le cas échéant, et suivez les instructions du fabricant concernant l'acheminement des câbles et la compatibilité électromagnétique.
Configurez la tension nominale, le courant, la fréquence, la vitesse et d'autres données requises sur la plaque signalétique du moteur. Appliquez les paramètres de protection du moteur et le mode de contrôle appropriés conformément aux instructions du fabricant.
Vérifiez le sens de rotation, l'accélération, la décélération, la vitesse de fonctionnement, la réponse à la charge et la gestion des défauts. Testez la séquence de contrôle complète avant de remettre la machine en production normale.
Enregistrez les paramètres, les informations de câblage, les enregistrements de mise en service et l'historique des alarmes pertinentes. La documentation aide les techniciens à restaurer la configuration prévue et à résoudre les problèmes futurs.
Pour des raisons de sécurité, isolez l'alimentation électrique et suivez les procédures de décharge et de vérification du fabricant avant de travailler sur un variateur ou sur son équipement connecté. Le bus CC peut conserver une tension dangereuse après la déconnexion de l'alimentation.
De nombreux défauts du variateur peuvent être attribués à un dimensionnement incorrect, à un mauvais refroidissement, à des réglages de paramètres inappropriés, à des problèmes de câblage ou à des conditions de charge exigeantes. Un processus de dépannage structuré peut réduire les temps d’arrêt et éviter le remplacement inutile de composants.
Les causes possibles incluent une demande excessive de couple de démarrage, un temps d'accélération court, une liaison mécanique, des données moteur incorrectes ou des paramètres de commande inadaptés. Examinez l’historique des défauts et les conditions de charge avant d’ajuster les paramètres.
Vérifiez la ventilation, la température de l'armoire, les ventilateurs de refroidissement, la propreté du dissipateur thermique et le chargement. Vérifiez si l'installation dépasse les limites de température ambiante ou d'altitude autorisées et si un déclassement est nécessaire.
Une décélération rapide ou une charge à inertie élevée peuvent restituer de l'énergie au bus CC du variateur. Selon l'application et la conception du produit, un temps de décélération plus long ou une solution de freinage appropriée peuvent être nécessaires.
Vérifiez la précision des paramètres du moteur, le mode de contrôle, les signaux de référence de vitesse, le câblage et la variation de charge. Pour les systèmes en boucle fermée, inspectez le dispositif de rétroaction et les paramètres de contrôle appropriés.
Vérifiez le code d'alarme, les conditions d'alimentation, le câblage de commande, la configuration du réseau et les dispositions de mise à la terre. Enregistrez le défaut avant de réinitialiser le variateur et consultez le manuel du produit ou une assistance technique qualifiée lorsque la cause reste incertaine.
La maintenance préventive doit suivre le programme d'entretien du fabricant et inclure des inspections appropriées des chemins de ventilation, des connexions électriques, des conditions environnementales et des enregistrements de défauts.
Les acheteurs industriels peuvent réduire les lacunes dans les spécifications et les retards d’approvisionnement en préparant un dossier technique complet avant de demander des devis.
Zhejiang Chuanken Electric Co., Ltd.sert de référence d'entreprise pour les acheteurs évaluant les produits de commande de moteurs industriels. Lorsqu'ils discutent d'un variateur de fréquence à variateur de 75 kW, les acheteurs doivent fournir l'application prévue et les exigences électriques afin que la série et la configuration de produits appropriées puissent être confirmées.
Pour les projets OEM, les mises à niveau d'équipement et l'approvisionnement auprès des distributeurs, la comparaison des fournisseurs en termes d'adéquation technique, de documentation, de support de service et de coût d'exploitation total fournit une base plus solide pour les décisions d'achat que la seule comparaison des puissances nominales.
Un VFD de 75 kW contrôle la vitesse et le fonctionnement d'un moteur AC compatible en ajustant sa fréquence et sa tension de sortie. Selon le modèle, il peut également assurer la protection du moteur, l'accélération et la décélération réglables, la surveillance et l'intégration du contrôle industriel.
Cela peut convenir, mais la puissance seule est insuffisante. Vérifiez le courant et la tension nominaux du moteur, le courant de sortie continu du variateur, la capacité de surcharge, le taux de service et les conditions de fonctionnement avant de confirmer la compatibilité.
Les applications potentielles incluent les pompes industrielles, les ventilateurs, les soufflantes, les convoyeurs, les mélangeurs et les compresseurs compatibles. L'adéquation dépend des spécifications du moteur, des caractéristiques de charge, du couple requis et des capacités du variateur sélectionné.
Il peut réduire la consommation d'énergie dans les applications appropriées à vitesse variable, en particulier lorsque la demande de pompe ou de ventilateur change au fil du temps. Les économies réelles dépendent du profil de charge, de la conception du système, des heures de fonctionnement, des pertes du variateur et de la stratégie de contrôle.
La tension requise dépend du modèle de produit spécifique et du système électrique régional. Confirmez la tension d'alimentation, la phase et la fréquence par rapport à la fiche technique du fabricant plutôt que de supposer que tous les variateurs de 75 kW partagent la même configuration électrique.
Toutes les applications n’en nécessitent pas un. Une résistance de freinage ou une autre solution de freinage peut être nécessaire lorsque la charge a une inertie élevée, nécessite une décélération rapide ou renvoie une énergie importante au variateur. Confirmez la compatibilité et le dimensionnement avec le fabricant.
Évaluez la documentation technique du fournisseur, l'adéquation des produits, les processus qualité, la capacité de support, les conditions de garantie, les modalités de livraison et la capacité à clarifier les exigences de l'application. Demandez les spécifications exactes du modèle avant de passer une commande.
Préparez les données de la plaque signalétique du moteur, la tension d'alimentation, le type d'application, les exigences de surcharge, les fonctions de contrôle, l'environnement d'installation, la quantité et la destination de livraison. Ces détails aident le fournisseur à évaluer la configuration de variateur appropriée.
